開關柜無線測溫：不用線，有“后臺”的測溫

電氣設備的正常運行保證了社會的正常運作以及人民的日常生活，因此設備的可靠性相當重要。眾多企業提倡對設備進行預防性維護，而溫度是預防性維護中最重要的監控參數，溫度的過高或過低均意味著故障產生的可能性。實現溫度在線監測是保證高壓設備安全運行的重要手段。

傳統的溫度測量方式周期長、施工復雜，效率低，不便于管理，發生故障時要耗費大量的人力物理排查和重新鋪設線纜。而在特定場合下監測點分散、環境封閉或有高電壓，很多測溫方式無法實現測量工作。

其中高壓電氣設備，由于故障測試手段有限，特別是開關柜和封閉母線內溫度超限點更不易被發現。隨著溫度升高時間的延長，溫度超限處將因發熱而加大氧化程度，進而可能造成燒毀母線、觸頭、接點毀盤、停電等重大事故。

開關柜無線測溫系統是集先進傳感技術、數字識別技術、無線通信技術、低功耗技術、抗干擾技術以及自動化控制技術為一體的高新技術產品。由無線溫度監測器、無線溫度傳感器、后臺系統組成。可對多種惡劣環境條件下的設備溫度變化情況實現現場、遠程同時在線監測預警，方便維護人員全面及時掌握設備運行狀況。



無線測溫系統原理

通過無線溫度傳感器的單片微處理器控制將被測設備溫度由溫度傳感器轉換成數字信號，再通過無線發射接收模塊傳遞至讀寫器，通過微處理器將采集到的溫度信息，通過485通訊模塊上傳到一臺PC計算機。將多個傳感電子標簽分布在讀寫器的周圍，在有效的通訊范圍內可以隨意添加、刪除、移動測溫終端。讀寫器則安裝在控制中心，控制中心計算機軟件實時監控每個點溫度的變化，溫度監測計算機從測溫通訊終端采集各監測點的運行溫度數據，在數據庫中作長期保存，實時顯示監測點的溫度變化曲線，并進行分析，一旦發現溫度過熱、或急劇升溫到設置報警溫度立即報警，實現足不出戶掌握整個系統的發熱狀況。

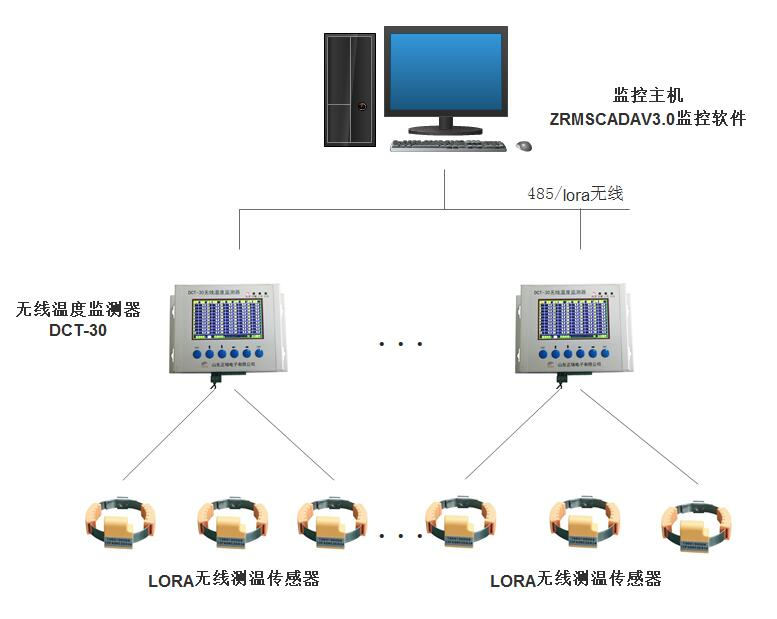

開關柜無線測溫系統組成

系統主要由無線溫度傳感器、無線溫度監測器、系統軟件三部分組成。

（1）無線溫度傳感器

無線溫度傳感器具有小巧的體積，與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

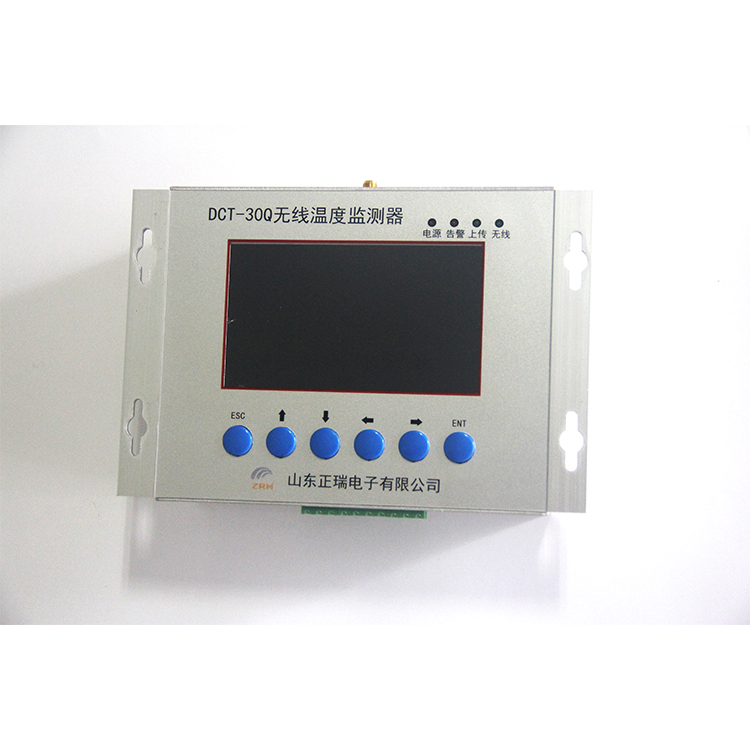

（2）無線溫度監測器

無線測溫監測器用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠?qū)囟冗M行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

（3）系統軟件

山東正瑞ZRMSCADA無線測溫監控軟件界面可根據用戶要求組態各種畫面。可以采集無線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收報警通知。同時能夠?qū)?shù)據上傳阿里云服務器，通過手機APP查看和報警。

具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。



開關柜無線測溫的優點

（1）實時性：溫度采集時間間隔可以按秒級設定，保證數據的記錄、分析及時準確，為設備檢修、生產調度等提供可靠依據。

（2）安全性：獨立式等電位絕緣安裝，有效避免爬電影響，

（3）準確性：進口高精度數字式溫度傳感器，采用接觸式測溫，測量精準度可達±1℃。

（4）易用性：基于優良的操作平臺，采用模塊化設計，操作簡便。

（5）低成本高效益：可以節省人員，提高工作效率；



開關柜無線測溫系統應用在電氣設備的各種觸點、連接點，如：母線接頭、電纜接頭、室外刀閘開關觸點、變壓器及電動機引線接頭等測點。系統可以顯示整個溫度場的分布，可清晰發現溫度異常點，判定故障隱患。提前采取措施，避免事故的發生。
