35KV高壓開關柜溫度監測，無源無線測溫系統來保障

35KV高壓電氣設備溫度監測點都處于高電壓、大電流、強磁場的環境中，甚至有的監測點還處在密閉的空間中，由于強電磁噪聲和高壓絕緣、空間的限制等問題，通常的溫度測量方法無法解決這些問題而無法使用。我公司自主研發的高壓開關柜無線測溫系統采用無線電波進行信號傳輸。無線溫度傳感器安裝在高壓設備上，與接收設備之間無電氣連接，因此該系統從根本上解決了高壓設備接點運行溫度不易實時在線監測的難題。

開關柜無源無線測溫系統具有極高的可靠性和安全性，且價格相對低，可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口，可聯網運行。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。

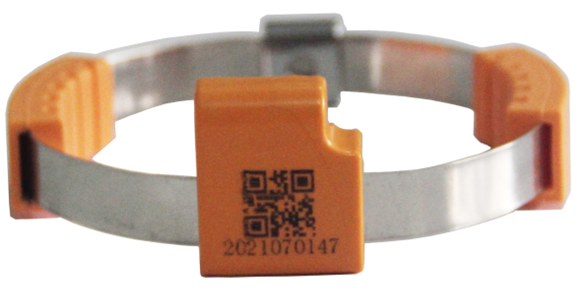

開關柜無源無線測溫傳感器簡介

  無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

  這款無源無線測溫傳感器測溫范圍廣（-40℃~+200℃）、測溫精度高（±1℃）、環保無電池、批量讀取及遠距離測溫等特點,已實現小型化、低成本、高壽命。可以用于高壓輸電、變電、用電的眾多行業，例如電力、鋼鐵、采礦、石油化工等行業的高壓開關柜、變壓器、高壓電纜等高壓設備的觸頭、母排等電接點的溫度監測等。



開關柜無源無線測溫系統優勢:

（1）無須電池。

無線測溫傳感器采用感應電源采用小CT磁飽和技術由一次電流感應出電源，無需利用電池進行驅動，因此減少了電池更換所帶來的時間間隔和維護成本，同時不會因產生廢舊電池而對生態環境造成影響。

（2）超低功耗設計

開關柜無線測溫傳感器主芯片采用美國TI公司，功耗低，低可至0.03mw，區別于傳統的感應供電，不存在發熱現象。
（3）安全可靠。

無線測溫裝置不要求在被測點或相關支撐結構上進行連線，因此在傳感器與接收設備之間不存在相關電氣聯系，從而實現了高壓隔離，可以保障設備的安全運行。
（4）安裝過程方便靈活。

無線溫度傳感器超精小化設計，適合所有的開關柜及電纜接頭等多種部位的溫度監測，無需根據不同測溫位置，不同開關負荷選用不同規格尺寸，不同技術參數的傳感器，大大節省了供貨難度和供貨時間，同時現場安裝更方面快捷，大大縮短了現場安裝時間。

（5）環境適應性好。

無線溫度傳感器可在任何溫度范圍內工作,不會受到季節因素的影響。通常，只需在安裝溫度傳感器時進行一次調試，之后多年內不需再進行校正。此外，沾污、積灰等情況也不會對溫度傳感器的準確性造成影響。
（6）無源無線的系統連接方式較大地保障了電力設備的安全運行，減少了設備的維修次數,使整個系統的安裝、運維成本下降。

。

結語
  山東正瑞開關柜無線測溫系統解決了不易對高壓開關柜發熱部位進行溫度監測的難題，其無線測溫傳感器能夠安全、方便地安裝在咼壓開關柜斷路器觸頭、隔離開關觸頭、電纜接頭和母排連接處，完成溫度實時監測，并通過數據接收天線接收無線測溫傳感器的溫度數據,傳輸數據讀取器進行解析，然后通過RS485通信傳輸給后臺監控系統，為運行管理人員展現高壓柜的實時運行情況,保證電網的安全可靠運行。
