電力設備六氟化硫SF6氣體紅外成像在線監測技術

     近年來，隨著現代監測技術的不斷進步和發展，已經有越來越多的紅外光學成像技術被應用于六氟化硫SF6氣體泄漏報警監測中。紅外成像檢漏技術作為高壓電氣設備SF6氣體泄漏監測的一種帶電檢測技術，目前已在我國得到了越來越多的研究和應用。

一、六氟化硫氣體泄漏監測的必要性

1、SF6氣體泄漏對設備的危害

（1）六氟化硫氣體泄漏會導致電器內氣體壓力而影響其絕緣和滅弧等電氣性能；
（2）GIS設備出現泄漏點，空氣中的水分侵入設備本體，造成絕緣下降，加速絕緣老化；
（3）不斷補氣直接導致生產成本增加，進一步加劇外界大氣水分滲入，SF6氣體濕度增加GIS設備一般不會同時出現很多漏點，壓力表較難及時反應出其泄露變化。

2、SF6氣體泄漏對人員和環境的危害

（1）SF6氣體具有窒息性，SF6氣體泄漏后悔在低洼處沉積，對操作人員的人身安全構成威脅；

（2）SF6氣體分解產物毒性大，對人體有巨大傷害，極微量吸入也會造成死亡；

（3）SF6氣體溫室效應巨大，對環境造成極大危害；

（4）SF6氣體昂貴，泄漏將造成不必要的浪費。

二、六氟化硫SF6氣體泄漏監測的目的

• 監測GIS設備有無SF6氣體泄漏

• 找出泄漏點，排查GIS設備運行安全隱患，避免突發性事故

• 將泄漏對人員和環境的影響降至最低

• 采用檢漏的方式將微量泄漏點找出，并將泄漏影響降至最低

三、SF6氣體監測泄漏的方法

• 泡沫皂水法：幾乎零成本，直觀有效；但需要逐個部位涂抹觀察，工作量大，適用性差

• 聲光報警法：使用定性檢漏儀，技術成熟，應用簡便；但需要反復比較驗證，容易造成誤報警

• 定量檢漏儀法：結合整機扣罩法、局部包扎法和掛瓶法，使用定量檢漏儀檢測，用于漏氣極緩慢的漏點查找，周期長，可精確計算年泄漏率，應用有局限性。

四、六氟化硫紅外成像檢漏技術優勢

• 利用SF6氣體特定的的紅外吸收光譜，能使泄露氣體在視域內清晰可見

• 可以在設備在不停電狀況下快速、準確的定位泄露點

• 可在遠處監測SF6氣體是否泄漏，能看到泄露氣體的清晰圖像

• 紅外成像不受夜晚或光亮限制，適用性好

• 紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比，它廣泛地用于電力設備的SF6氣體泄漏監控報警系統中

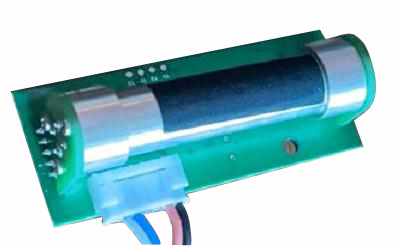

五、ZRCS-10型 紅外SF6氣體變送器

   山東正瑞紅外SF6氣體變送器采用德國smartGAS公司的SF6傳感器紅外光譜原理，也就是激光的原理！與電化學原理相比，紅外SF6傳感器（六氟化硫傳感器）具有高可靠性，長壽命，高性價比。 不受H2O，酒精，CO2氣體干擾。它廣泛地用于電力設備的SF6氣體泄漏監控報警系統 （0-1000ppm)中，SF6檢漏儀（0-50ppm),SF6檢漏儀純度分析儀（0-100%）。

特點：

(1) 紅外光譜吸收原理（NDIR）

(2) 雙波長，帶溫度補償

(3) 高可靠性，與其他氣體不會產生交叉反應。

(4) 與電化學傳感器相比，六氟化硫傳感器紅外傳感器長達10 年的壽命

(5) 高性價比，可承受的優惠價格。

(6) 與電化學傳感器相比，六氟化硫傳感器省去售后維護費用

(7) 無輻射源，無危害

(8) 微型結構，低功耗

      (9) 數字量和模擬量輸出

    六氟化硫SF6氣體紅外成像在線監測技術能有效地彌補目前SF6氣體檢漏方法的不足，及時發現和消除氣體泄漏缺陷，保障設備的安全穩定運行。
