變壓器鐵芯接地電流在線監測系統
來源:正瑞電子        瀏覽:5639         發布日期:2020-11-24

1、系統組成

變壓器鐵芯接地電流在線監測系統由雙量程高精度電流傳感器,電流采集器,電流監測器,監測后臺主機和監控軟件組成。

系統結構圖如下:

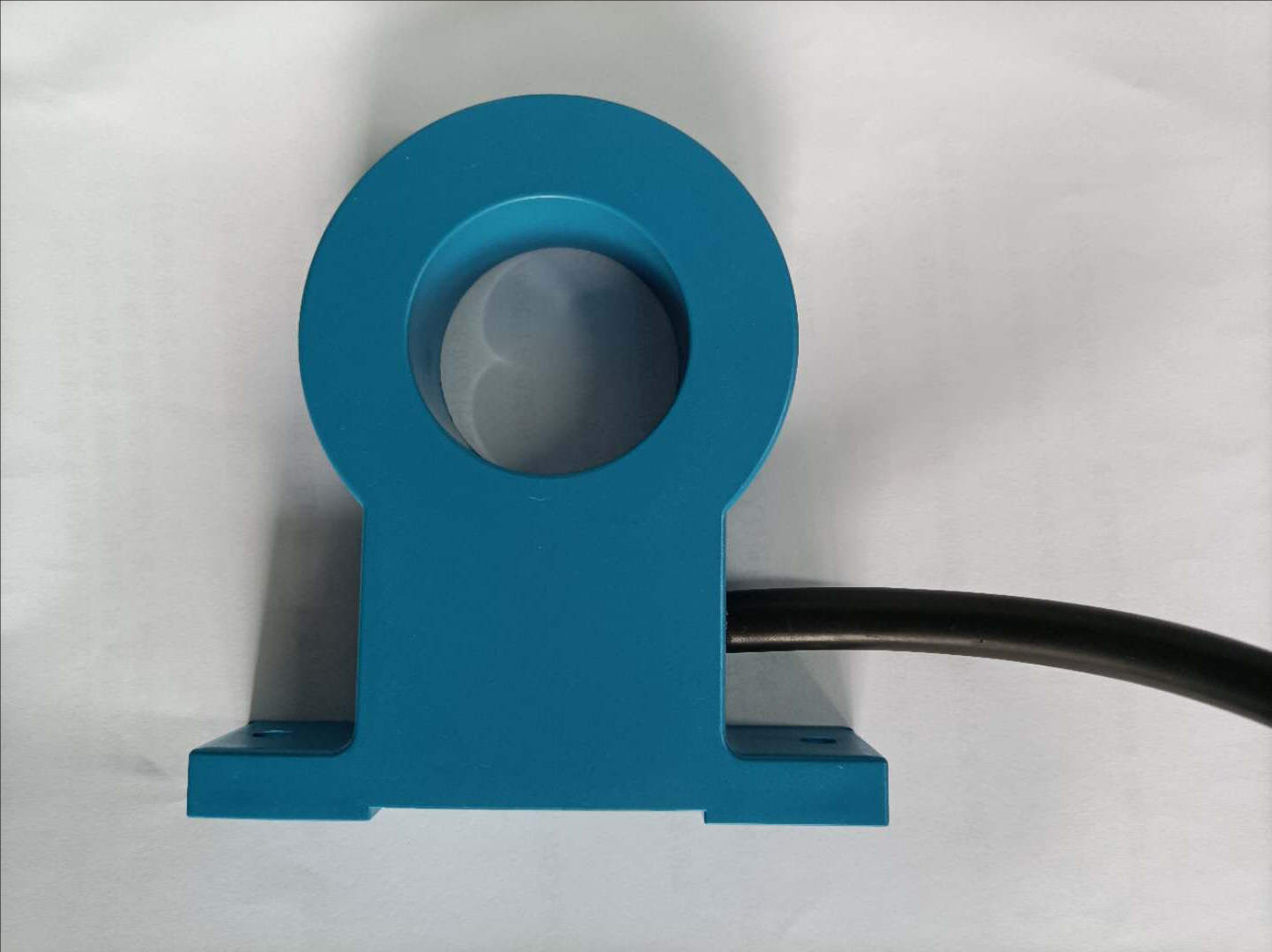

1.1雙量程高精度電流傳感器

5fbcbfd0ee3cc.png87a3a65910e4d7f06fee4b3a7aaa3f3



用于采集鐵芯接地線和夾件接地線泄露電流,具有精度高,線性范圍寬、抗電磁干擾能力強等特點外,還在原有單路輸出的基礎上又增加一路專門測量大電流信號,既能對設備的mA級絕緣泄漏電流進行準確地檢測,又能滿足對大電流故障信號的測量。

電流傳感器為雙路輸出,小信號測量可以滿足電力行業規范DLT1433-2015規定的100mA預警值,精度±5mA的要求,當接地電流大于500mA小于10A時也可精確測量此時的故障電流。

1.2電流采集器

用于采集電流傳感器數據并上傳給電流監測器。

技術參數如下:

技術項

參數

工作電壓

12V

采集路數

夾件和鐵芯兩路

通信接口

1路RS485

外形尺寸

180*110*75mm

安裝方式

掛裝

防護等級

IP54

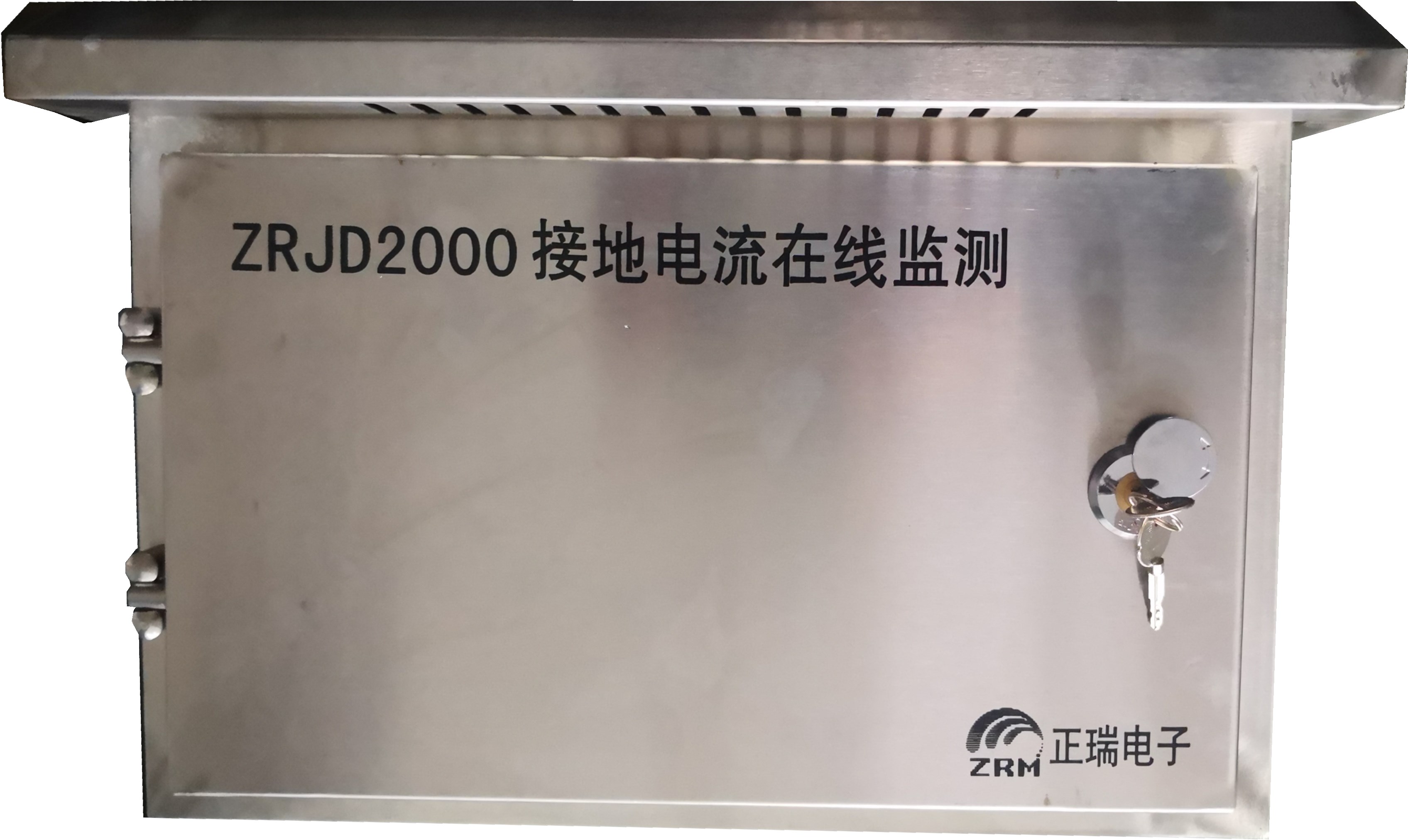

1.3電流監測器


獲取電流采集器采樣的電流數據,進行處理顯示本地預警,并通過多種通信方式上傳到監控主機。

技術參數如下:

技術項

參數

工作電壓

AC220V

通信接口

1路RS485,1路無線LoRA

報警接口

1路繼電器輸出

防護等級

IP54

外形尺寸

300*400*180mm

安裝方式

掛裝

輸出電源

±12V

1.4監控軟件

1.4.1ZRMSCADA在線監測預警系統可實現對監測點以供電系統圖式顯示和列表式菜單顯示方式,各監測點的報警參數,通過實時采樣的數據進行比較,發現達到報警狀態的監測點,在電子地圖進行聲光警訊報警。

1.4.2監控系統具備擴展能力,可實現多種協議數據采集和配置,可接入開關柜觸頭溫度監測,電纜接頭溫度監測,泄露電流監測,小電流接地等其他在線監測系統數據。

1.4.3可實現5000個監測數據處理點;輸出監測點數據變化曲線;接地電流或電氣接點異常溫升隱患或故障事件、溫度電流數據記錄可靠、詳細并可保存3年以上;強大的報警、預警功能;強大的數據統計、處理與查詢功能;靈活的系統參數設置,強大的擴展能力;多樣化的圖表與報表設置;良好的人機交互界面。

1.4.4系統能夠提供監測數據的統計能力和報表打印能力,能夠方便查詢每一個監測點的統計數據并打印統計報表(具體報表根據客戶要求定制)。

1.4.5提供每一個監測點當前一段時間(時間區間可設定)的變化曲線與統計圖表.

1.4.6通過收集大量的數據,形成可重復的數據資源.

1.4.7提供多樣化數據查詢模式,查詢結果包括:數據記錄列表、數據查詢統計圖表、溫度數據曲線等內容。

1.4.8系統可以在系統圖上方便地調出各監測點的實時數據、歷史數據及監測圖表等。

1.4.9具有手機端顯示數據,并設置超限報警和溫度運行曲線分析功能。
