六氟化硫氣體濃度在線監測報警系統在110KV變電站中的應用方案

一、什么是六氟化硫？

  六氟化硫是一種無色、無臭、無毒、不燃的穩定氣體。六氟化硫氣體具有卓越的電絕緣性，電絕緣能力是空氣、氮?dú)獾?.5倍左右。六氟化硫氣體具有很好的滅弧性能，其滅弧能力是空氣的100倍左右，而且六氟化硫的化學性質非常穩定，所以六氟化硫被廣泛用作絕緣氣體，如六氟化硫繼電器，六氟化硫高壓斷路器，六氟化硫互導傳感器，六氟化硫避雷針等等。六氟化硫已經成為絕緣油之后的新一代絕緣性好，耐高壓的絕緣介質。主要應用于電力設備中。

二、六氟化硫在配電室的應用

  在電力工業中，六氟化硫（SF6）氣體是一種重要的介質，它用作封閉式中、高壓開關的滅弧和絕緣氣體。六氟化硫氣體的卓越性能實現了裝置經濟化、低維護化的操作。與普通裝置相比，可以節省最多90％的空間。
  常態的六氟化硫氣體對人體沒有毒性。但在高壓電弧的作用下，SF6氣體會發生部分分解，而其分解產物往往含有劇毒，即便是微量，也能致人非命。當使用以SF6氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄漏時，泄漏出來的SF6氣體及其分解產物會往室內低層空間積聚，造成局部缺氧和帶毒，對進入室內的工作人員的生命安全構成了嚴重的危險。因此，在配電室中安裝六氟化硫氣體濃度在線監測報警系統很有必要。

三、六氟化硫SF6氣體濃度在線監測報警系統在配電室的應用

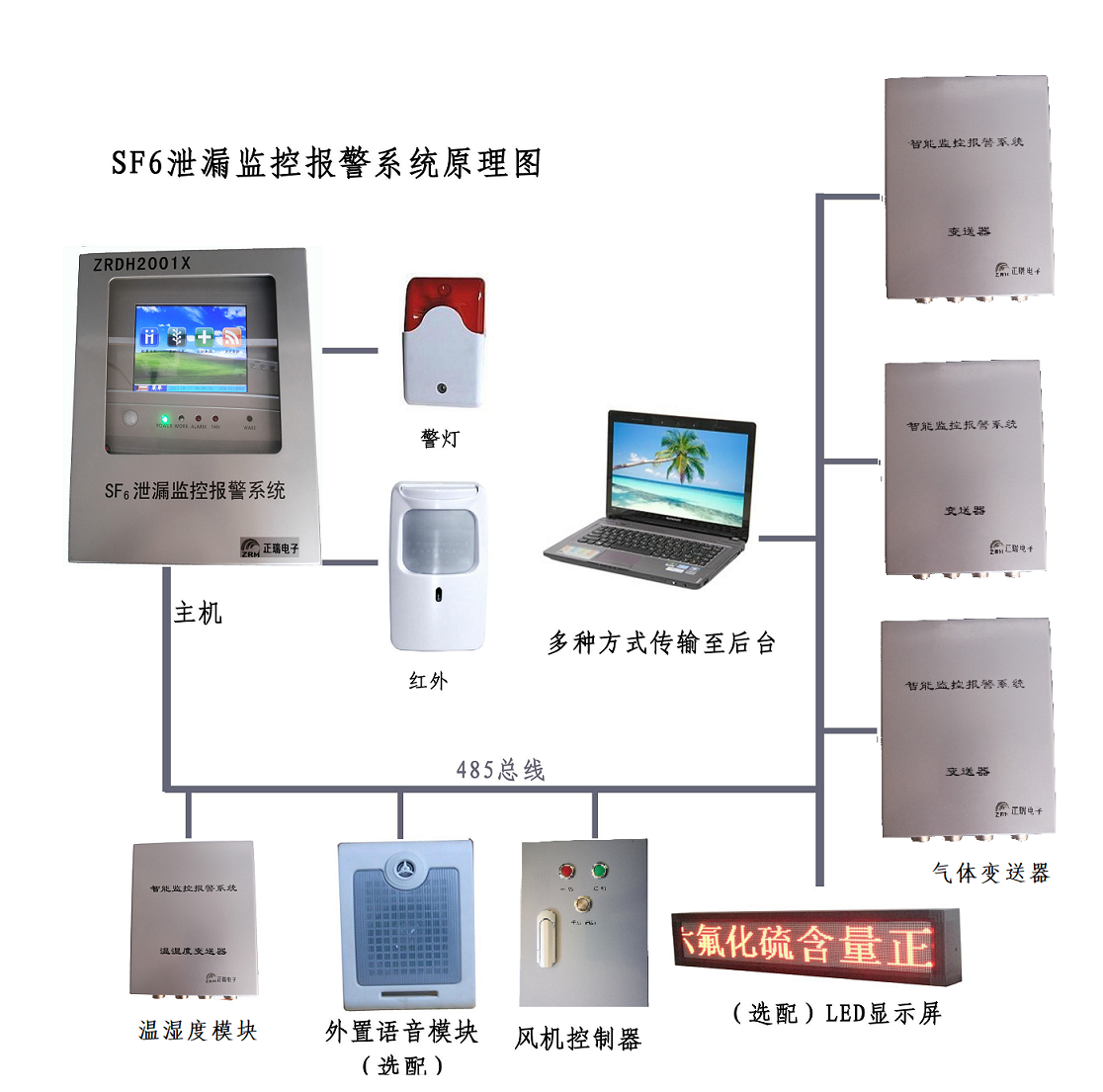

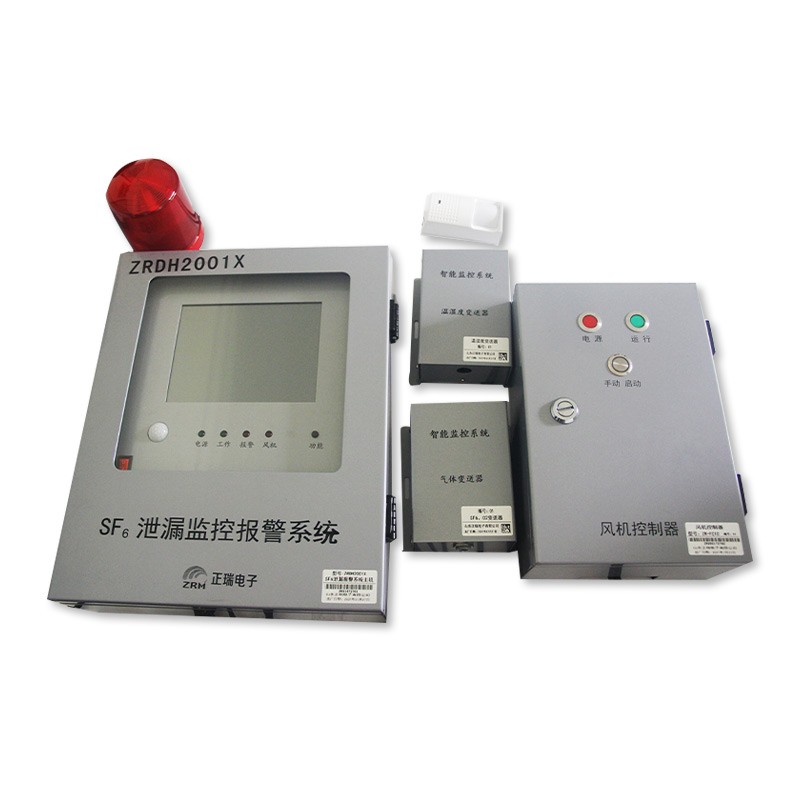

   在電力系統為防止六氟化硫氣體泄漏，山東正瑞設計了一款六氟化硫氣體濃度在線監測報警系統（型號：DH2001X），為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而量身設計、開發的智能型在線監測系統。

《電業安全工作規程》（發電廠和變電站部分）特別規定，裝有SF6設備的配電裝置室必須保證SF6濃度小于1000ppm，除須裝設強力通風裝置外，還必須安裝能報警的氧量?jī)x和SF6氣體濃度監測報警儀等監測裝置。山東正瑞自主研發的產品具備：SF6/氧氣濃度監測、溫濕度監測，高靈敏度以及遠程報警功能。



四、SF6氣體濃度在線監測報警系統功能特點

系統功能：

（1）實時定量監測功能，主機屏幕應可顯示六氟化硫氣體含量、氧氣含量、環境溫度、濕度；

（2）自動語音報警、自動啟停風機、定時、手動控制或強制啟停風機、聲光報警等功能；

（3）紅外監視功能，能支持人體感應，感應范圍應不小于3m，當有人員接近室內工作場所時，系統自動提示工作環境的安全狀況；

（4）具備在線校驗?zāi)Ｊ胶徒涌?，具備自?dòng)零點校準功能，自動克服漂移和誤報警；

（5）歷史數據記錄和查詢，報警事件自動記錄、自動存儲、自動更新功能；

（6）數據上傳功能，接口宜采用 RS485，支持報警開關量輸出，裝置采樣設備異常不工作時，應具有故障報警信號提示功能；



系統特點：

（1）溫濕度、氧氣O2、六氟化硫SF6四合一設計；

（2）海量日志數據報警信息存儲設計；

（3）可帶開關柜接點在線測溫功能；

（4）可根據用戶需求擴展氣體傳感器和其他功能；

（5）可編制5路獨立通風系統；

（6）GIS室任意門進入均可獲得語音提示，強制通風；

（7）RS485、LoRa、RJ45網口、4G等多種通訊方式；

（8）大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；



五、SF6氣體濃度在線監測報警系統技術參數

主要技術參數

● SF6濃度超限報警點：1000ppm,根據要求自由設定,精度＜±5%；

● O2濃度檢測范圍0－25%，缺氧報警點：18%，現場可調，精度＜±0.5%；

● 溫度顯示范圍：-20～+99℃，精度＜±0.5%；

● 濕度顯示范圍：0～99%RH，精度＜±3%；

● 輸入電源：AC  220V±20%；

● 報警輸出接點功率：AC220/5A；

● 風機輸出接點：380V/15A（三相）或220V/15A；

● 風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

● 海量報警信息存儲設計；

● 5路大容量報警觸點輸出。

● SF6、O2變送器采用進口原裝的傳感器，壽命長；

● SF6氣體檢測報警誤差＜1%，氧氣報警誤差＜0.5%；

● 風機控制器可控制原有風機。
