加油站低壓柜無線測溫技術方案書

1.綜述

  加油站低壓柜設備長期運行過程中,開關柜中的動、靜觸頭和電纜接頭等部位會因制造、運輸、安裝不良及老化引起接觸電阻過大而發熱，如果這些發熱部位的溫度無法監測，得不到及時檢修，則最終會導致火災事故的發生。通過在線監測開關柜內觸點溫度的運行情況，可及時有效地防止開關柜的火災發生。

2.現場情況及需求分析

京博有很多加油站，每個加油站都會有低壓柜，專業電氣人員定期巡檢工作量巨大。

現需要在線監測低壓柜電纜接頭和開關觸頭溫度，實現本地報警，管理中心數據查看報警，網絡內數據瀏覽器查看。

3.技術方案

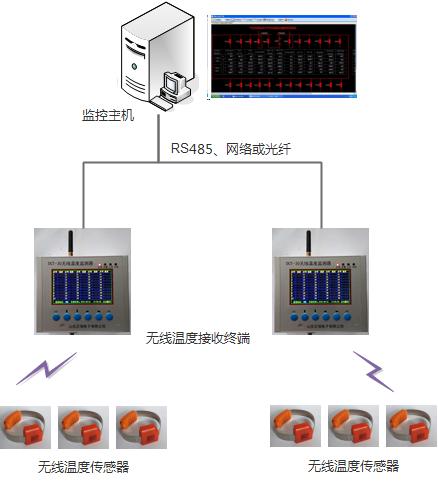

3.1網絡結構圖

  開關柜無線測溫系統由顯示終端、溫度監測器、無線溫度傳感器、監控軟件等組成，系統采用先進的無線、無源傳感器技術，具有更可靠、更安全、更智能等優點，是當前開關柜溫度在線監測方案的最佳選擇。

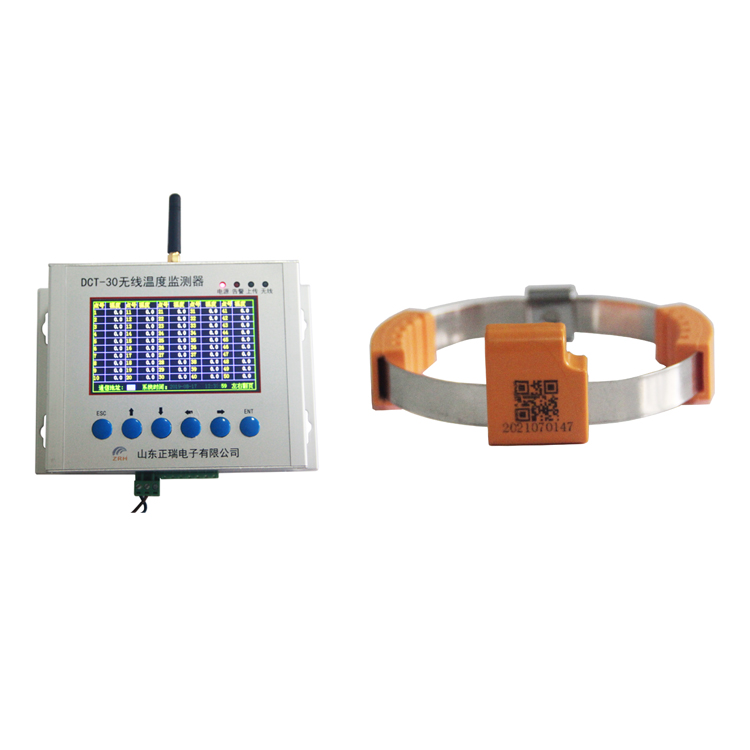

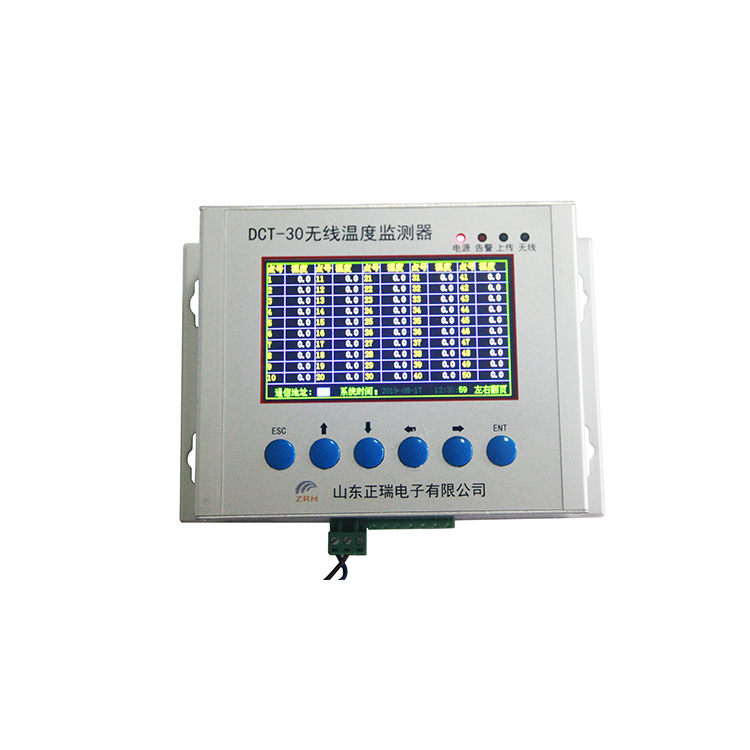

（1）DCT-30無線溫度監測器





   用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

（2）微型無線溫度傳感器

無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

（3）觸摸屏平板電腦

顯示單元采用15.6英寸的觸摸屏工控機，安裝組態軟件采集顯示數據。壁掛式安裝。

顯示單元顯示各監測點的名稱、位置、實時運行數據、歷時曲線（SOE記錄）、實時曲線、報表，并具備遠傳功能?？娠@示管理溫度點＞1000測點。

溫度異常時，顯示單元能夠即時彈出報警界面，并發出蜂鳴聲。方便地查詢有關報警信息和實時數據，及時掌握各監測點在異常運行時的運行狀態，避免惡性事故的發生。

開關柜無線測溫可實現的功能

（1）顯示實時數據功能：每5分鐘記錄一次數據，可保存24個月的歷史數據。

（2）支持所有參數且單畫面至少10個參數的歷史曲線調用功能。

（3）管理員管理權限功能：預留三級管理權限，可以通過管理員權限調整溫度報警定制設定，系統應當有報警復歸功能。

（4）監控參數保護定制設置功能：當超越定值時，該參數表征為紅色閃爍，同時給出報警信息，驅動控制箱上的聲光報警器動作。聲光報警器應為三色報警柱，綠色正常、黃色預警、紅色報警。

（5）歷史數據導出功能：導出文件格式為.EXECL格式。

（6）故障顯示功能：被測設備溫度點的位置非正常工作時顯示故障。

（7）數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。

（8）遠程通信：系統提供 RS485 總線通訊方式，可滿足遠程通信。

（9）遠程檢測：數據可以上傳到阿里云服務器，通過手機APP查看和報警。

開關柜無線測溫的優點

（1）實時性：溫度采集時間間隔可以按秒級設定，保證數據的記錄、分析及時準確，為設備檢修、生產調度等提供可靠依據。

（2）安全性：獨立式等電位絕緣安裝，有效避免爬電影響，

（3）準確性：進口高精度數字式溫度傳感器，采用接觸式測溫，測量精準度可達±1℃。

（4）易用性：基于優良的操作平臺，采用模塊化設計，操作簡便。

（5）低成本高效益：可以節省人員，提高工作效率；

  開關柜無線測溫系統應用在電氣設備的各種觸點、連接點，如：母線接頭、電纜接頭、室外刀閘開關觸點、變壓器及電動機引線接頭等測點。系統可以顯示整個溫度場的分布，可清晰發現溫度異常點，判定故障隱患。提前采取措施，避免事故的發生。
