一、系統原理概述

動力廠脫硫塔內附多層填充層。當脫硫塔內部填充物對氣體產生部分阻堵后，會反映在脫硫塔外層的溫度場分布變化上。通過對脫硫塔外層的同層溫度場分布情況的監測，可以推斷出脫硫塔填充層的阻堵情況。

進而，通過溫差在線監測系統的歷史數據記錄功能，結合現場實際操作過程，能夠更好的總結出填充物阻堵狀況與監測到的溫度場分布變化對應關系，實現對溫度場分布及填充阻堵狀況建模，可以更好的為實現自動化預警建立數據基礎。

二、現場情況

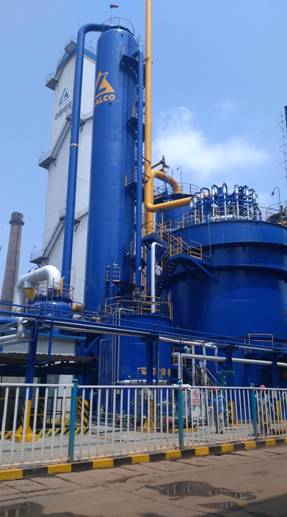

1、塔身高36.4米直徑4.4米，分9層安裝，每層同高度4個點方向90°角度差，9層垂直方向同角度安裝。

2、由于塔身較高，網絡布線十分復雜，因此采用電池?zé)o線通訊式傳感器以便減少相應的布線；同時塔身為碳鋼材質，采用磁吸式底盤單點安裝傳感器，以降低安裝成本。

3、傳感器的位置位于塔外側，遇到清理塔內雜物時會有高空墜物，傳感器達到IP65防護級別，防水防塵防爆，耐酸耐堿的處理。

4、監控主機與監測器之間為rs485通訊，將監測主機放置于監控中心便于集中監控。監測器安裝在脫離塔下方較近位置。

三、系統方案

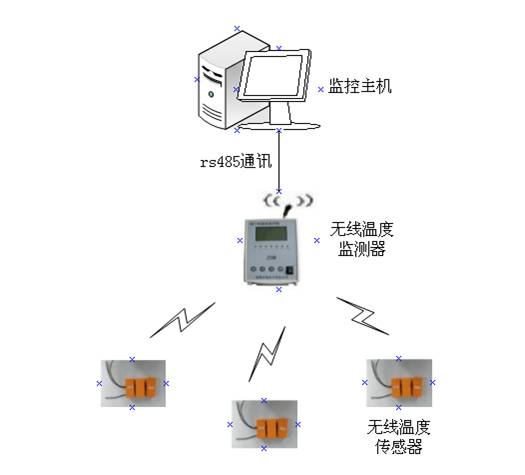

3.1 總體結構

由無線溫度傳感器，無線溫度監測器，監控主機組成。

3.2 無線溫度傳感器

性能指標

測溫元件：數字集成溫度傳感器

測溫范圍：-55℃～+125℃(可定制-20℃～+200℃的測溫范圍)

溫誤差：小于0.5 ℃（全量程范圍）。

測溫分辨率：±0.1℃。

接口方式：無線數字通訊接口。

電池：采用2-3節大容量鋰亞硫酰氯電池。

發送頻率：間隔1-5分鐘，或者溫度變化時，自動發送。（出廠前可根據要求設置。）

傳感器的位置位于塔外側，采用磁吸式底盤單點安裝傳感器，達到IP65防護級別，防水防塵防爆，耐酸耐堿處理。

考慮到現場比較特殊的安裝位置，為便于傳感器的安裝和拆卸，在傳感器磁吸托盤上安裝不銹鋼支架，該支架的作用為：在安裝時使用帶鉤桿將傳感器推至安裝位置；在拆卸維護時，使用帶鉤桿將傳感器拖回。

3.3 DCT-6G掛裝式無線溫度監測器

連續監測運行溫度，由數字顯示屏循環顯示出每個帶電觸頭的溫度值，可確定脫硫塔的過熱程度，當發生超溫時，儀器發出報警指示。并可將溫度值通過RS485接口傳到計算機作進一步數據處理，實現歷史數據存儲，曲線分析等功能。

DCT-6G掛裝式無線溫度監測器面板圖

尺寸：195×128×72（mm）

DCT-6G無線測溫監測器，能夠同時支持128個無線式溫度傳感器，可實現150個無線信道的溫度測量。DCT-6G無線溫度監測器具有超溫度上限報警等功能。當發生超溫報警時，一個繼電器型的報警接點閉合輸出，用于接通報警警笛進行報警。該接點能夠接220V交流供電的信號警燈。溫度報警上限可通過面板人工調節。
