變電設備監測:GIS開關室六氟化硫氣體泄漏監測報警方案
來源:正瑞電子        瀏覽:1042         發布日期:2024-01-08

概述:

       正瑞電子GIS開關室六氟化硫氣體SF6泄漏監測報警方案,運用多種智能環境監測傳感器,對高壓配電室內環境實行24小時全天候監測,能夠檢測環境空氣中SF6氣體含量和氧氣含量,當環境中SF6氣體含量超標或缺氧,能實時進行報警,同時自動啟動風機進行通風,并具有溫濕度檢測、紅外入侵報警等諸多豐富功能,為維護高壓配電室用電安全,保障工作人員人身健康安全提供了新思路。

      本方案適用于:發電廠、電網變電站、煉化企業變電站、鋼鐵企業變電站、交通行業牽引變電站等。


項目背景:

        六氟化硫(SF6)是一種無色、無臭、無毒、不燃的穩定負電性氣體,有吸附自由電子的能力,具有良好的滅弧和絕緣性能。在101.325kPa大氣壓力下的均勻電場中,六氟化硫氣體的耐電壓強度約為氮氣的2.5倍,而且六氟化硫的化學性質非常穩定,被廣泛用作絕緣氣體。六氟化硫氣體的卓越性能實現了裝置經濟化、低維護化的操作,與普通裝置相比,可以節省最多90%的空間。在眾多六氟化硫氣體的用途中,主要還是電力設備上用的六氟化硫氣體居多,已成為電力工業中一種很重要的介質,被廣泛用作高壓開關、大容量變壓器、高壓電纜的絕緣介質材料。

       正常狀態下的六氟化硫氣體對人體沒有毒性。但在高壓電弧的作用下,SF6氣體會(huì )發生部分分解,而其分解產物往往含有劇毒,即便是微量,也能致人非命。當使用以SF6氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄漏時,泄漏出來的SF6氣體及其分解產物會(huì )往室內低層空間積聚,造成局部缺氧和帶毒,對進入室內的工作人員的生命安全構成嚴重的危險。因此,在配電室中對六氟化硫氣體泄露監測很有必要。


建設目標:

      GIS開關室六氟化硫氣體泄漏監測報警系統解決方案是集開關室內SF6/O2氣體監測、溫濕度、紅外人體探測等,風機聯動控制,以及智能環境監控云平臺于一體的智能配電室環境監測管理體系,其總體建設目標是實現對開關室內環境和設備的統一監控和管理,以保障用電安全。

具體建設目標:

(1)通過各種智能傳感器設備對六氟化硫濃度、氧氣濃度、溫濕度等要素進行實時數據監測,為配電室內各系統及設備運行提供高度穩定可靠的監測信息資源;

(2)監測區域內的氣體以及溫濕度數值高于/低于設定報警值時,系統自動發出聲光報警信號,并提供必要的遠程控制、智能控制;(3) 在監測區域內配備紅外感應器,系統在感應到人員進入時自動發出報警信號;

(4)對配電室發生的故障產生故障告警,通過多種方式通知相關管理人員,及時處理,及時解決,對即將發生的故障進行預警;(5) 促進配電室的自動化、智能化,明晰管理人員的權利和責任,提高機房的管理水平,節省配電所運行管理費用,達到短期投資、長期受益的目的;

(6)利用平臺完善的數據統計和分析功能,為配電室管理者提供可靠地參考依據,為配電室建設與改進提供充分的決策依據;


六氟化硫氣體泄漏監測報警系統介紹:

        ZRDH2001X 六氟化硫SF6氣體泄漏報警監測系統,是根據當前電力系統強調安全生產的形勢,采用德國原裝進口SF6氣體傳感器,雙光束雙波長非分散式紅外吸收光譜技術(NDIR)原理,和電化學技術有效結合,以及數據采集、數據分析處理、通信技術于一體的開放系統平臺。整個系統采用模塊化設計,便于工程安裝及工程維護。在傳輸條件完備的情況下,可以依托網絡(luò )組建監控中心,在遠端監控中心可隨時掌握底端變電站、GIS開關室的溫濕度、氧氣含量等環境量以及SF6氣體泄露狀況。從而可實現對變電站、GIS開關室無人值守,提高管理效率,完善維護體制。監控中心以數據庫為核心,既可以實時監控變電站、開關室的環境及設備運行狀況,又可以根據以往的環境、設備運行數據進行統計、分析,為管理者提供決策依據。


ZRDH2001X  型SF6氣體泄漏在線監測報警系統組成:

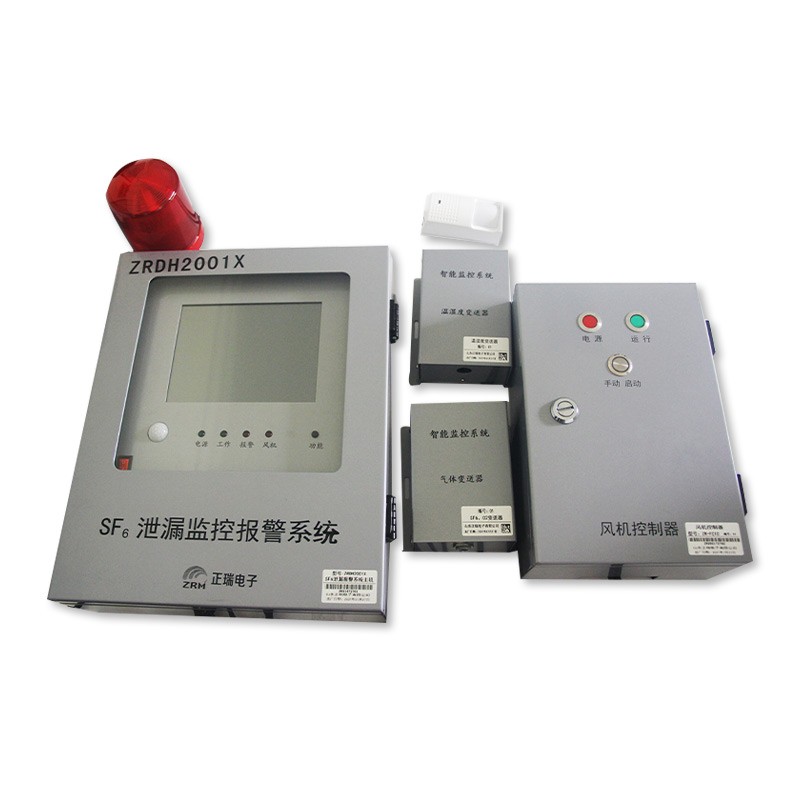

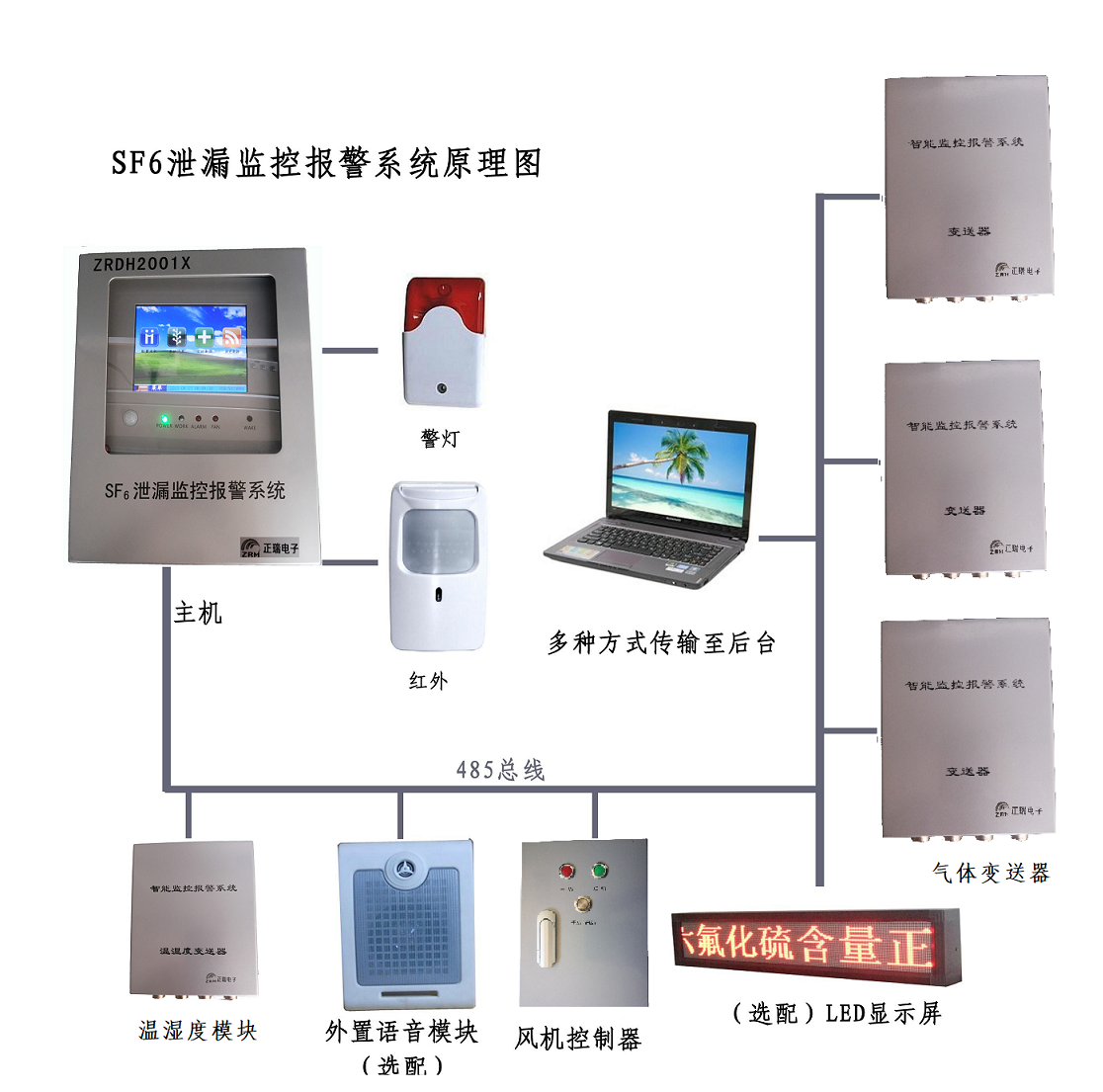

       系統由ZRDH2001X型監控主機,ZRCS-10型SF6/O2氣體變送器 ,溫濕度采集單元,人體紅外感應傳感器,聲光報警裝置,風機控制模塊以及LED顯示屏等組成??蓪?shí)時SF6氣體濃度定量檢測、氧氣含量檢測、溫濕度檢測等。系統自動記錄各種報警數據,通風設備啟動數據,可以自由設定1~1000ppm SF6告警閥值,以及自動啟動通風時間,SF6泄露超過設定告警閥值時超標告警,氧氣含量<18%時缺氧告警,并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口,實現遙控、遙測、遙信等功能。


ZRDH2001X型SF6氣體泄漏監測報警系統功能:


(1)氣體濃度檢測和顯示功能:

       各傳感器連續檢測并由主機讀取和顯示GIS室內各監測點處的SF6濃度,當SF6濃度超過設定報警值(出廠默認值1000ppm)時,報警并顯示數值。

(2)氧氣濃度檢測和顯示功能:

       各傳感器連續檢測,并由主機讀取和顯示GIS室內各監測點處的O2濃度。當濃度低于設定報警值(出廠默認值18%)時,報警并顯示數值。

(3)氣體和氧氣濃度控制功能:

        SF6氣體濃度超標(≧1000ppm)或氧氣濃度低于(≦18%)時,控制風機啟動通風直到SF6和O2濃度恢復正常。

(4)溫度、濕度檢測和顯示功能:

          由就地位置的溫濕度傳感器實時檢測,并由主機讀取和顯示GIS室內溫、濕度值。

(5)傳感器通信狀況顯示功能:

         各傳感器連續檢測并由主機讀取和顯示GIS室各傳感器通信狀況,如果發生通信故障,則在界面上故障地址出現“--”和離線。

(6)定時通風功能:

        系統可以按時段設定風機每天定時啟動和停止,以保證開關室每天都能按需要通風。

(7)風機自動啟動功能:

         O2含量≤19.6%或SF6氣體濃度>1000ppm時,自動啟動風機,每次啟動時間按時段自動設置,可手動控制或強制啟動風機;

(8)語音提示功能:

          當主機開啟語言功能時,則系統會(huì )在滿足規定條件時語音提示告警,提示作業人員進入GIS室注意。

(9)聲、光報警功能:

        當GIS室環境中SF6、O2氣體含量超限時,會(huì )發出報警聲和紅色燈光閃耀。

(10)人體紅外感應功能:

         當作業人員要進入GIS室前,紅外感應器動作,主機會(huì )發出提示語音,加強現場工作人員的直觀感覺。
