客戶案例——四川宜賓110KV變電站六氟化硫氣體泄漏報警監測系統

我司六氟化硫氣體泄漏報警裝置在四川宜賓電業公司110kv變電站成功投運。

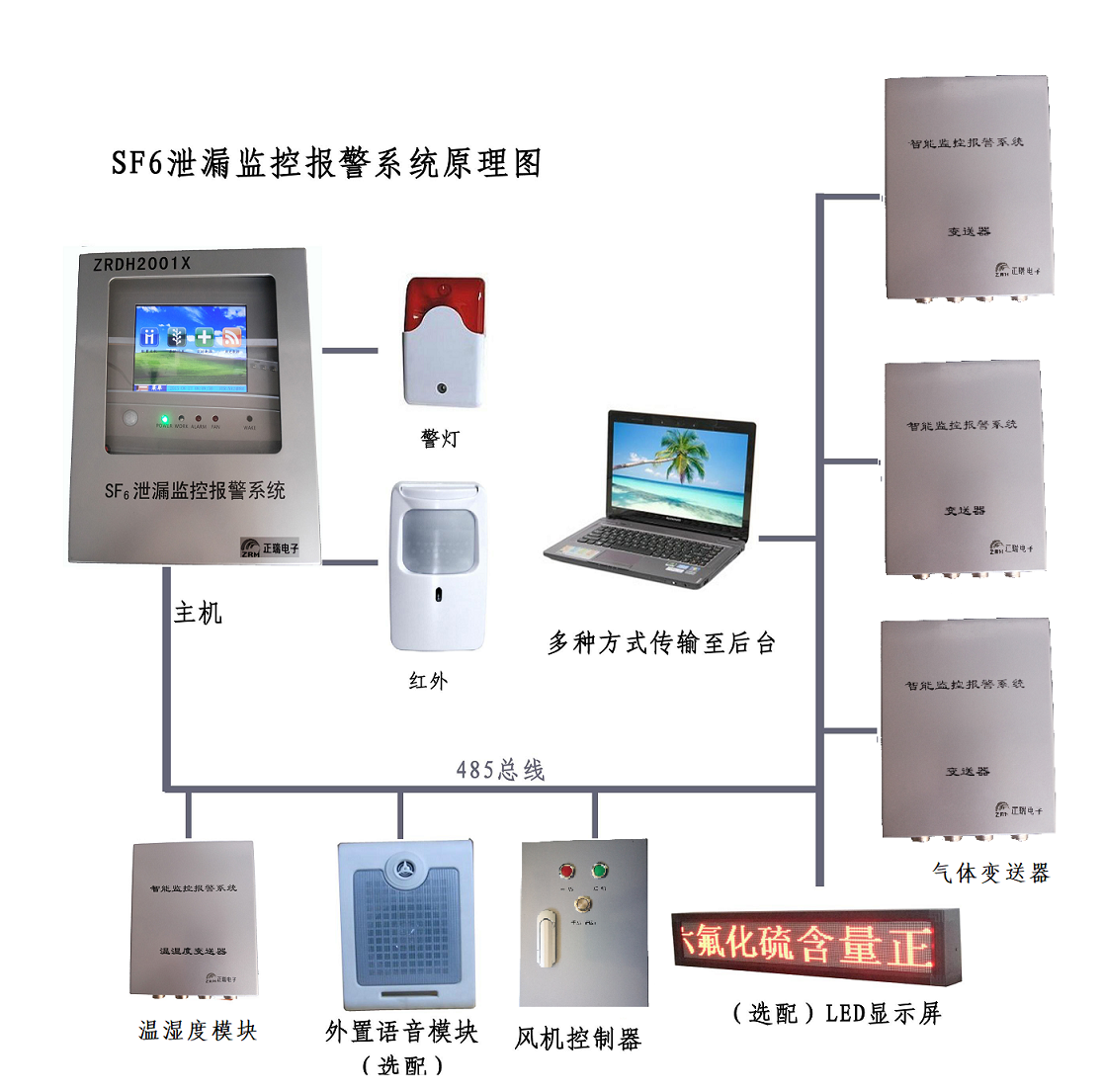

六氟化硫氣體泄漏報警監測系統結構圖：

本系統主機采用大屏幕8寸工業觸摸液晶，主機主要功能是完成數據采集、數據顯示、數據存儲、發送控制指令、報警指示、數據上傳、軟硬復位等。主機配備操作面板與顯示界面，具有靈活的人機交流功能。

特點：

● 超限報警泄漏時自動啟動風機排風功能；

● 環境中O₂含量檢測功能；缺氧時自動報警，自動排風；

● 大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；

● SF₆、O₂氣體含量超標時，風機自動啟動功能；

● 定時排風功能；

● 報警時啟動強制排風功能；

● 相關歷史數據存儲及檢索功能；

● 溫度、濕度檢測、報警及顯示；

● 二路實時防盜報警監控；

● 二路實時火災報警監控，火災自動關閉風機；

● 語音提示報警功能；

●主機尺寸為：320*400*110（水平*高*厚，單位mm）。



氣體變送器采用德國進口的SMARTGAS紅外傳感器

●  SF₆濃度超限報警點：1000ppm,精度＜±5%；

●  O₂濃度檢測范圍0－25%，缺氧報警點：18%，精度＜±0.5%；

●  溫度顯示范圍：-20～+99℃，精度＜±0.5%；

●  濕度顯示范圍：0～99%RH，精度＜±3%；

●  輸入電源：AC  220V±20%；

●  報警輸出接點功率：AC220/5A；

●  風機輸出接點：380V/15A（三相）或220V/15A；

●  風機啟動：O₂含量≤19.6%或SF₆氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

●  海量報警信息存儲設計；

●  5路大容量報警觸點輸出。

●  實時防盜火災報警監測；

●  SF₆氣體檢測報警誤差＜5%，氧氣報警誤差＜0.5%；

●  風機控制器可控制原有風機。

 風機控制器/溫濕度變送器

      溫濕變送器功能：現場溫度＼濕度的實時檢測，并將實時數據傳送到主機。

    特點:

l風機控制采用施耐德交流接觸器控制輸出

l瑞士進口溫濕度傳感器，溫度誤差<0.5℃ ，濕度誤差為：±3%。

     超強防雷措施RS485總線接口，便于組網．

六氟化硫SF6泄漏報警檢測裝置技術參數

SF6濃度檢測范圍：0～1500ppm ，誤差小于1%

O2濃度檢測范圍0－25%，缺氧報警點：18%，精度＜±0.5%；
泄漏報警閾值：1000ppm（可調）
報警誤差：±5％設置值
溫度顯示范圍：-20～+99℃，精度＜±0.5%；

濕度顯示范圍：0～99%RH，精度＜±3%；

輸入電源：AC220V±20%；

報警輸出接點功率：AC220/5；

風機輸出接點：380V/15A（三相）或220V/15A；

風機啟動：O2含量≤19.6%或SF6氣體濃度＞1000ppm時，自動啟動風機，

每次啟動時間按時段自動設置，可手動控制或強制啟動風機；

SF6氣體檢測報警誤差＜5%，O2報警誤差＜0.5%；

系統平均無故障工作時間（MTBF）為8000小時；
主機多種形式：彩屏，全觸摸操作，壁掛式機箱、嵌入式安裝、面板固定式

六氟化硫氣體泄漏報警監測系統功能

（1）空氣中氧氣含量檢測功能
（2）環境中SF6氣體含量檢測功能
（3）環境中溫、濕度檢測顯示功能
（4）缺氧報警功能、SF6氣體含量超標報警功能
（5）缺氧或SF6含量超標，具有強制排風、定時排風、人工強制排風功能
（6）實時顯示各種參數功能、歷史資料查詢功能

售后服務承諾

我公司六氟化硫氣體泄漏報警產品完全按照ISO9001質量認證體系進行質量控制，有精密的產品檢測設備和嚴謹?shù)倪^(guò)程檢驗流程。保證生產的產品質量合格，運行穩定。

 我公司鄭重承諾對所有售出商品均具有三年免費保修服務，終身維護。響應時間為8小時內回復。如需現場服務，省內24小時到達現場，省外48小時到達。技術服務電話0533-3581782
