6路NTP校時接口GPS衛星時鐘測試完畢發往內蒙古
來源:正瑞電子        瀏覽:1356         發布日期:2023-11-09

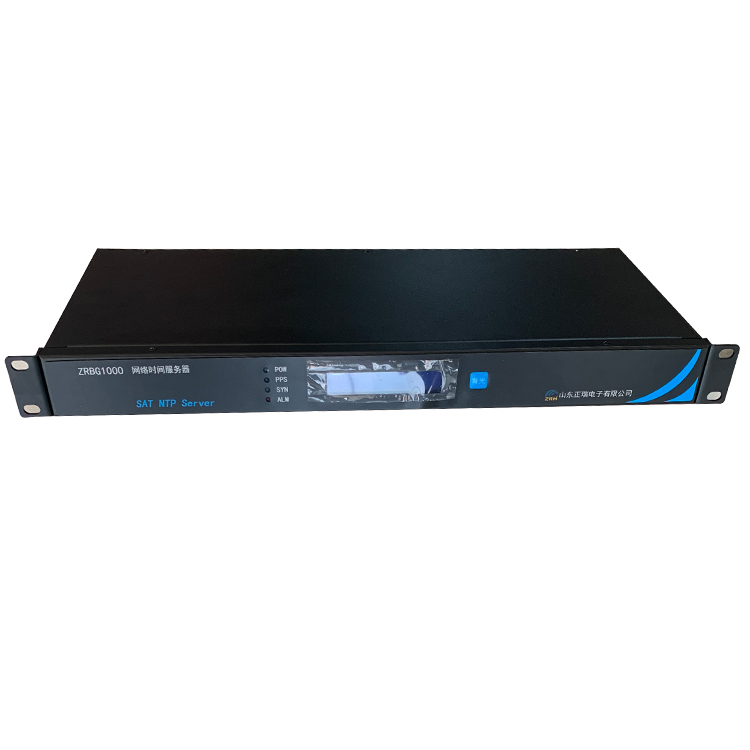

      我公司BG1000系列GPS衛星時鐘:標準19英寸 1U架式 、6網口帶30米天線 測試完畢,順利發往內蒙古自治區烏海市。



ZRBG1000 GPS衛星主時鐘采用表面貼裝技術生產,以高速芯片進行控制,具有精度高、穩定性好、功能強、無積累誤差,不受地域、氣候等環境條件限制、性?xún)r(jià)比高和操作方便等特點,適合無人值守。廣泛應用于電力系統、網絡(luò )同步、通訊、交通管理及國防等需要對時、記時、守時等領域。

裝置輸出信號可配置有標準RS232、RS422/RS485、NTP網絡(luò )對時等多種接口形式,方便與相關設備的駁接,實現單向或雙向通訊??梢赃m應各種不同設備的對時需要。

裝置特點:

1. 機架式結構,1U、19”標準機箱,安裝方便,機箱經防磁處理,抗干擾能力強。

2.選用高性能、寬范圍開關電源,工作穩定可靠,裝置電源供電自適應。(按訂貨技術協議配置,缺省為單電源。)

3. 采用GPS/BD雙系統精密授時,支持單GPS、單北斗、 GPS/北斗聯合授時多種授時方式,并可通過維護串口修改授時方式??赏ㄟ^(guò)LED在線顯示日期時間和GPS北斗衛星的收星個數,直觀反映裝置的同步狀況。

4. 裝置前面板有“POW”燈、“PPS” 燈、“SYN” 燈、“ALM” 燈多種工作狀態指示,便于運行值班人員的日常巡視。

5. 模塊化結構,NTP端口數量可靈活配置,最多配置6路NTP/SNTP網絡(luò )對時信號,

端口可以靈活的配置使用,可以用在不斷增長變化的網絡(luò )環境中;還可用于不同

的子網或不同的物理隔離的網絡(luò )中,使多個物理隔離的網絡(luò )共享時鐘資源。

6. 支持WINXP/WIN7/WIN8/WIN10/2000/2003/2008/vista、LINUX等操作系統及支持

NTP協議的路由器、交換機、DVR、智能控制器等網絡(luò )設備。


參術指標:

1.技術指標



項目

技術參數

運行條件

工作溫度

-20℃~+70℃

貯存溫度

-40℃~+85℃

電源

交流供電

85-240VAC 47Hz~63Hz

直流供電

85-240VDC

裝置功耗

≤30W

GPS/北斗天線

頻率50Ω

B1&L1

阻抗:

50Ω

增益

42dB±2dB

外接電纜

RG-58/U

連接器

BNC-J

天線體積

φ106mm×121mm

信號接收器

定位授時

單系統獨立授時、雙系統聯合授時

通道

192 通道

授時精度

1PPS 優于 20nS

接收頻率

1575.42MHz(L1 信號)

接收靈敏度

捕獲〈-160dBW,跟蹤〈-163dBW

捕獲時間

冷啟動〈1min

熱啟動

〈20s

守時精度

高精度恒溫槽晶振優于 4μS/24h

守時精度

溫補晶振優于 4.2μS/min





裝置接口

可根據實際應用靈活配置

網絡(luò )

界面規范

10Base-T/100Base-TX   自適應

物理接口

RJ45

操作方式

網絡(luò )搜索設置軟件, web 遠程登陸

協議

ARP、ICMP、UDP、NTP、SNTP

串口

串口參數

波特率 1200-19200 可選,數據位 8 位,一位起始位,一位停止位,無校驗

物理接口

COM  DB9針

電平方式

RS232

RS232

2-RX   3-TX 5-GND


網絡(luò )對時方案:

      時鐘裝置以接收到的GPS/北斗信息(串口+1PPS)為時間源,通過NTP/SNTP協議同步網絡(luò )中的所有計算機、服務器、路由器、交換機、DVR等設備,實現網絡(luò )授時。大部分操作系統都自帶NTP服務,只需做一下設置即可。我公司也提供NTP客戶端軟件,安裝運行也可實現同步。
