六氟化硫泄漏報警系統調試完畢,發往宿遷市
來源:正瑞電子        瀏覽:1241         發布日期:2023-12-25

      宿遷市某機電設備有限公司與我司達成合作,其六氟化硫氣體泄漏報警裝置調試完畢,發往宿遷!

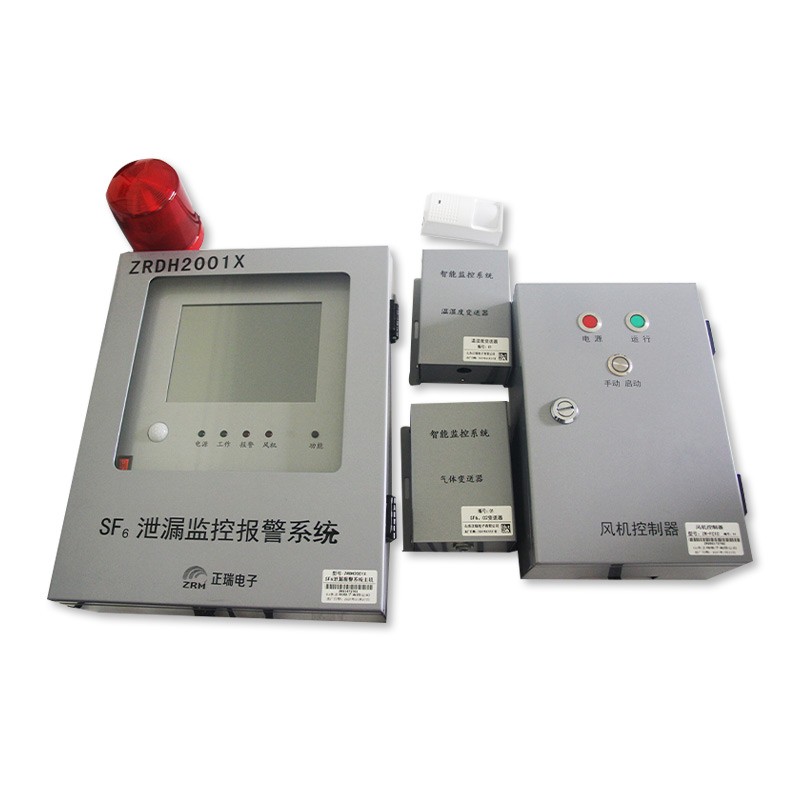

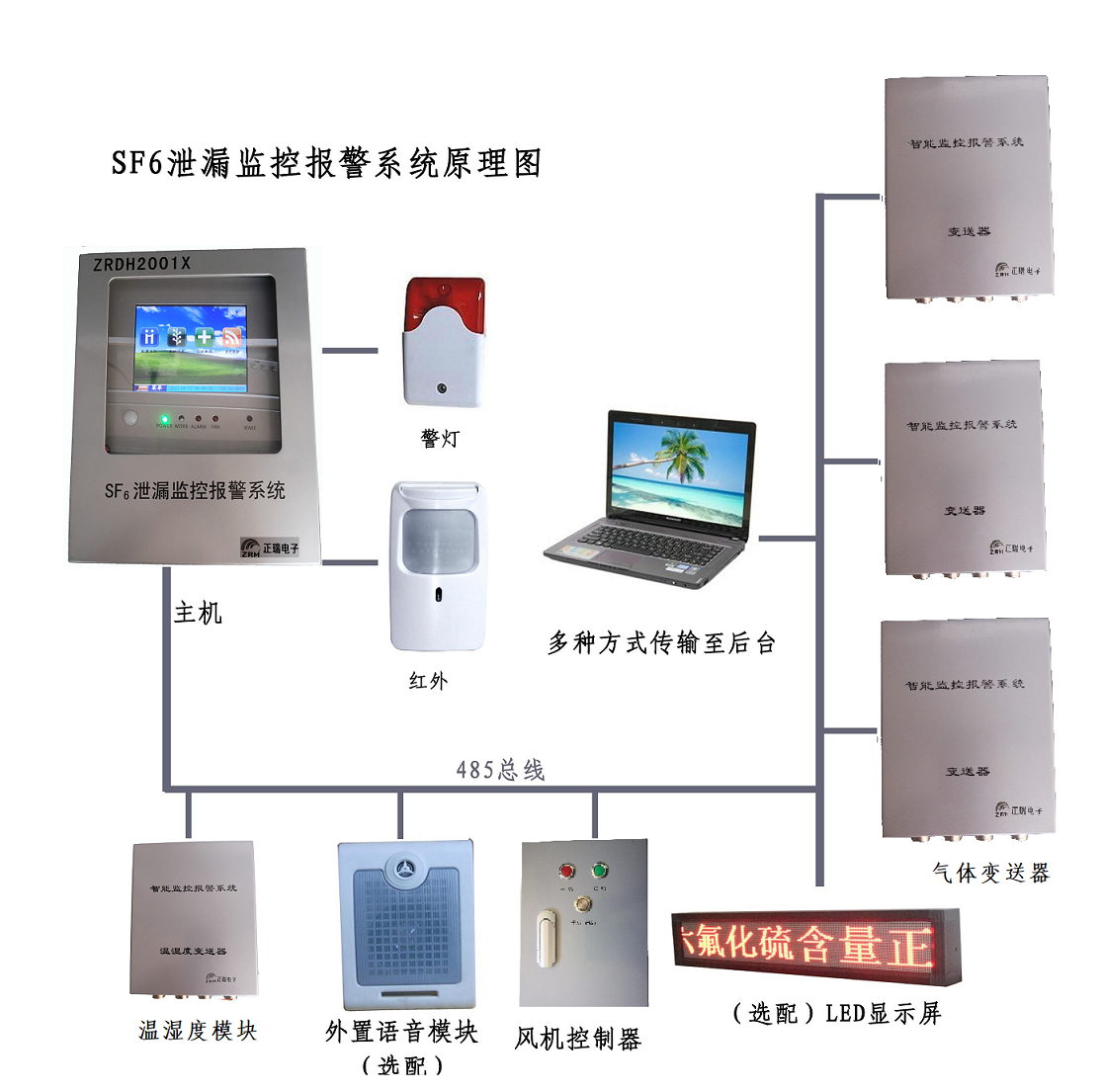

六氟化硫泄漏報警系統主要由5部分組成,ZRDH2001X型監控主機,ZRCS-10型SF6/O2氣體變送器(具體數量根據實際使用開關室的開關數量或空間大小而定),溫濕度變送器,輔助設備(人體紅外探測器、聲光報警器),選配設備(防雨保護箱、風機控制箱、風機控制器、LED顯示屏、上位機、上位機后臺監控軟件)。系統自動記錄各種報警數據,通風設備啟動數據,可以自由設定1~1000ppmSF6告警閥值,以及自動啟動通風時間,SF6泄露超過設定告警閥值時超標告警,氧氣含量<18%時缺氧告警,并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口,實現遙控、遙測、遙信等功能。



(1)ZRDH2001X型監控主機:為六氟化硫sf6氣體泄漏報警系統核心,收發、處理其他設備的相應信號。顯示變送器傳來的各種現場環境數據,發出語音,報警信號,手動啟、停通風控制系統,對系統進行基本設置,通過RS-485傳送數據給上位機。一般安裝在工作人員常用出入門外,壁掛固定,工作電源AC220V。

(2) 防雨保護箱(選配):如果監控主機需安裝在室外,可用于放置主機與綜合信號控制箱進行防雨。一般安裝在工作人員常用出入門外,壁掛固定。

(3)SF6、O2雙氣變送器:

用于連續檢測環境空氣中O2氣體含量和SF6氣體含量,數字量輸出,總線設計,組網靈活,兼容性強。將采集到的數據經過A/D轉換后,通過RS-485總線傳送給主機。一般安裝在SF6開關下方距地100mm處,可通過壁掛、磁鐵吸附、專用支架固定,工作電源AC220V。

SF6:采用德國先進的雙光束紅外檢測技術檢測SF6氣體濃度數值,精度能夠做到1%FS,可以長達到10年工作壽命

O2:采用德國長壽命氧氣傳感器檢測氧氣濃度數值,,保證氧氣參數精度。

(4)SF6、O2、溫度、濕度多功能監測裝置:

   用于連續檢測環境空氣中O2氣體含量、SF6氣體含量、溫度和濕度,將采集到的數據經過A/D轉換后,通過RS-485總線傳送給主機。一般安裝在SF6開關下方距地100mm處,可通過壁掛、磁鐵吸附、專用支架固定,工作電源AC220V。


(5)聲光報警器:

   當主機判斷環境中SF6氣體含量超標或缺氧時,接收主機報警信號發出聲、光報警。一般安裝在主機上方,專用支架壁掛固定,工作電源AC220V。


(6)人體紅外探測器:

   當有工作人員靠近時,發送信號給主機,使主機發出語音提示室內環境狀況。一般安裝在主機上方,專用支架壁掛固定,工作電源DC12V。

(7)風機控制箱(選配):

   可按用戶指定風機路數制作,具有手動、自動轉換開關。手動時可分別啟、停各路風機,自動時接收主機信號啟、停所有風機。一般安裝在主機附近,壁掛固定。


(8)風機控制器(選配):

    與現場原有通風控制系統配合,接收主機信號自動啟、停所有風機。


(9)LED顯示屏(選配):

   功能基本同聲光報警器,當主機判斷環境中SF6氣體含量超標或缺氧時,接收主機報警信號使平時顯示的“室內環境中SF6濃度正?!鞭D換為“室內環境中SF6濃度超標”。一般安裝在門外上端,壁掛固定,工作電源AC220V。





六氟化硫sf6氣體泄漏報警系統功能:

(1)超限報警泄漏時自動啟動風機排風功能;

(2)環境中O2含量檢測功能;缺氧時自動報警,自動排風;

(3)大屏幕液晶動態中文顯示,具有屏幕自動保護功能。界面友好,刷新速度快;

(4)SF6、O2氣體含量超標時,風機自動啟動功能;

(5)定時排風功能;系統可以按時段設定風機每天定時啟動和停止,以保證開關室每天都能按需要通風。

(6)報警時啟動強制排風功能;風機在停止狀態時,可按下主機“風機”鍵手動啟動風機。風機在運行15min后會(huì )自動停止,也可再次按下主機“風機”鍵,立刻手動停止。

(7)相關歷史數據存儲及檢索功能;

(8)溫度、濕度檢測、報警及顯示;

(9)聲光提示報警功能;當GIS室環境中SF6氣體含量超標或缺氧時,會(huì )發出高頻報警聲和紅色燈光閃耀。

人體紅外感應播報語音、啟動風機功能:

當作業人員要進入GIS室前,紅外感應器動作,主機會(huì )發出相應提示語音并自動啟動風機。

(10)遠程通信功能:

提供常開、常閉無源報警接點輸出。通過RS-485轉換232及其他接口與上位機通信,有專用上位機遠程監控系統軟件,也可直接提供相關Modbus通信協議實現第三方遠程自控平臺通信。



主要技術參數

● SF6濃度超限報警點:1000ppm,根據要求自由設定,精度<±5%;

● O2濃度檢測范圍0-25%,缺氧報警點:18%,現場可調,精度<±0.5%;

● 溫度顯示范圍:-20~+99℃,精度<±0.5%;

● 濕度顯示范圍:0~99%RH,精度<±3%;

● 輸入電源:AC  220V±20%;

● 報警輸出接點功率:AC220/5A;

● 風機輸出接點:380V/15A(三相)或220V/15A;

● 風機啟動:O2含量≤19.6%或SF6氣體濃度>1000ppm時,自動啟動風機,每次啟動時間按時段自動設置,可手動控制或強制啟動風機;

● 海量報警信息存儲設計;

● 5路大容量報警觸點輸出。

● SF6、O2變送器采用進口原裝的傳感器,壽命長;

● SF6氣體檢測報警誤差<1%,氧氣報警誤差<0.5%;

● 風機控制器可控制原有風機。
