分布式光纖測溫在電力系統中如何發揮優勢？

電力系統是國家和各地區發展的重要設施，隨著我國經濟的發展，電力系統正朝著超高壓、大電網、大容量、自動化的方向發展。一旦發生事故，會對國民經濟造成巨大損失。高溫和火災是電力系統中常見的事故，有效的溫度監測是確保電力系統消防安全的關鍵。

傳統的測溫系統只能對電力系統中的局部位置進行溫度監測，無法為安全運行提供科學依據。而分布式光纖測溫系統能夠?qū)崿F(xiàn)運行設備的實時在線監測，有效地化解電力系統的高溫、燃燒、爆炸、火災等事故隱患。

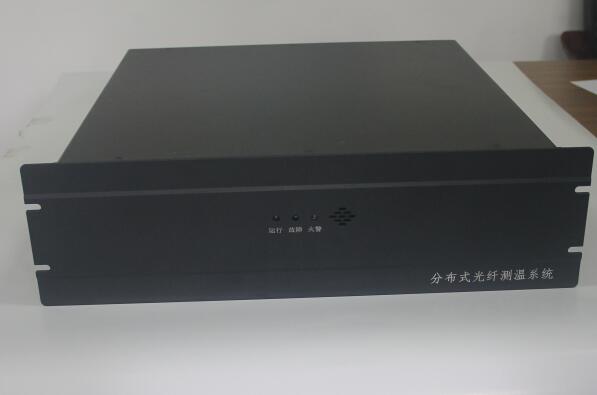

（測溫主機）

分布式光纖測溫系統有哪些特點？

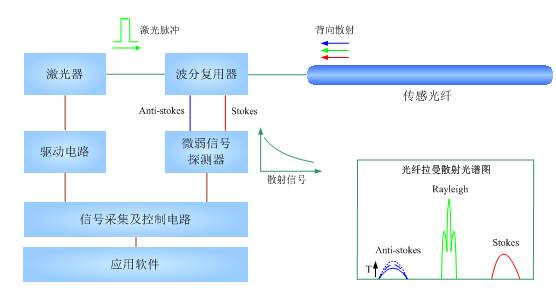

分布式光纖測溫系統集光、電、機械、計算機和微弱信號檢測等技術為一體，可實現大范圍空間溫度分布式實時測量，具有測量距離長、覆蓋探測區域、實時監測、可精確定位等優點，在電力、交通隧道、地鐵、石化、大壩等領域均有廣泛應用。

  以山東正瑞DCT-8000分布式光纖測溫系統為例，具有如下特點：

1、分布式實時監測，覆蓋探測區域，精確定位火災發生位置；

2、可視化顯示，實時顯示火災發展趨勢和蔓延方向；

3、24小時不間斷在線監測，從根本上杜絕人員疏忽導致的事故；

4、測量距離長，測量信息豐富。測量精度高，響應速度快；

5、報警方式靈活：

（1）可實現差定溫多級報警方式，確?；馂?zāi)初期可靠報警；

（2）可針對環境變化設置可達1000個不同報警控制區域，報警控制區可編程，并可按照用戶的要求進行設計，每個單獨的報警區域可設置不同的報警值；

（3）系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到監測部位環境溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并傳送至火災報警主機；

6、當發生火災時，及時提供報警信息并準確定位起火位置，并可通過繼電器輸出模塊與其它消防設施進行聯動控制；

7、實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能；

8、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點；

9、穩定可靠，誤報率低；

10、探測光纜既是信號傳輸載體，又是感溫元件，安裝方便；探測光纜采用耐久性設計，工作壽命長，后期維護成本低；

11、光信號測量，本質安全，抗電磁干擾，適合易燃易爆等惡劣環境下長期工作；

12、測溫系統可以單獨保存七天以上的溫度數據及報警信息，可選用非機械硬盤式閃存介質或者大容量進口硬盤存儲介質；

13、測溫系統采用符合工業級可靠性要求的嵌入式系統，具備web網絡訪問功能；

14、具有網絡接口，可與管理網絡相連，實現信息的共享和進一步的數據處理功能。



一、分布式光纖測溫系統在電纜線路的應用優勢

在電力系統中，電纜線路起到傳輸高壓電能的作用。電纜常常會由于長期運行而絕緣老化，會由于所處外部環境惡劣及內部高負荷電流而引起局部高溫甚至火災。因此，有必要對電纜進行實時、在線監測，及時地發現故障，將事故消除在萌芽狀態。

分布式光纖測溫系統可以通過對電力電纜的運行狀態進行在線監測，實時掌握整條線路的運行狀態，有效監測電纜在不同負載下的發熱狀態，提高對電纜的管理水平;可以對電纜溝內的火情進行監測與報警，識別電力電纜的局部過熱點，提前發現電纜故障并預警，預防事故的發生;可以優化輸配電的資本，根據溫度可以確定電纜的負荷變化，合理地配置負荷，擴大現有電纜的容量，增加電纜的工作壽命;可以發現電纜運行過程中的外力破壞。

二、分布式光纖測溫系統在變電站的應用優勢

　　分布式光纖測溫系統因其自身獨特的優點，被廣泛應用于變電站的溫度監測中。它可以實現對主設備的溫度監測，通常采用帶有外護套的光纖電纜作為主變壓器室火情監視報警系統，采用高強度聚合物及不銹鋼螺旋管鎧裝護套的光纖電纜進行“零距離”實時監測變壓器的套管、GIS穿墻管及導線連接處的溫度。它可以對開關柜內易發熱部位實時進行監測，將其同開關柜體的通風系統配合使用，可以使柜內的溫度始終保持在允許的范圍內;將光纖纏繞在柜體內電纜接頭上、斷路器小車的一次插頭隔弧罩上或靜觸頭熱縮套上，可以實時監測其溫度，在發生火災事故之前，及早發現并采取措施。

三、分布式光纖測溫系統在高壓配電裝置的應用優勢

開關柜內的電纜接頭，10KV、35KV高壓開關柜中動靜觸頭及電氣設備的連接頭由于長期運行，可靠性和接觸性會變差，是易出故障的薄弱環節。其原因主要是這些部位接觸不良、接觸電阻較大，在大電流情況下熱功率很大，從而造成過熱，加劇接觸面氧化，使得接觸電阻進一步增大，形成惡性循環，發展到一定程度，便會造成嚴重故障，破壞供電的安全可靠。

分布式光纖測溫系統可以將光纖纏繞在接頭上，實時監測其溫度，在演變成事故前，及早發現并采取處理措施。對于發電機繞組、變壓器等體積比較大的重要部件，可將光纖纏繞在其表面，增加了測量該區域的光纖長度，提高了測量的準確性，并在溫度曲線中能快速地找到高溫故障點。

結語

　　綜上，分布式光纖測溫系統集光、電、機械、計算機和微弱信號檢測等技術為一體，具有本質安全、穩定可靠、測量距離長、測溫精度高、實時監測等優點，實現了電力系統運行設備的多點、實時、在線監測，為整個電力系統的安全運行提供可靠保障。
