探索開關柜無線測溫在電力系統中的重要性！

      電力行業經常發生電力設備因過熱而引起火災，導致大面積的電纜燒損和設備損壞而被迫停機，短時間內無法恢復生產，從而造成重大經濟損失。通過事故的分析，引起電設備過熱和火災發生的直接原因是：電纜中間接頭制作質量不良、壓接頭不緊、接觸電阻過大，長期運行造成的電纜頭過熱、燒穿絕緣等。統計研究表明變電站在使用10年之后，基建時制作的電纜頭90%以上均因質量不良引發故障而更換。

      隨著各地之間交流活動的日益頻繁，對無線測溫行業發展有利的政策，將進一步國內電氣制造業發展環境，隨同著各行業迅速發展，國無線測溫市場規模不時擴大，電氣需求也肯定繼續增加，特別是對開關柜的無線測溫的需求將不斷增加。 為了更好地滿足市場的需求。應該圍繞提高電氣質量，增加電氣壽命等情況出發，以客人實際使用為根本動身點。山東正瑞電子研發了ZRDCT-30開關柜無線測溫系統。

　　

開關柜無線測溫系統是集先進傳感技術、數字識別技術、無線通信技術、低功耗技術、抗干擾技術以及自動化控制技術為一體的高新技術產品。由無線溫度監測器、無線溫度傳感器、后臺系統組成。可對多種惡劣環境條件下的設備溫度變化情況實現現場、遠程同時在線監測預警，方便維護人員全面及時掌握設備運行狀況。

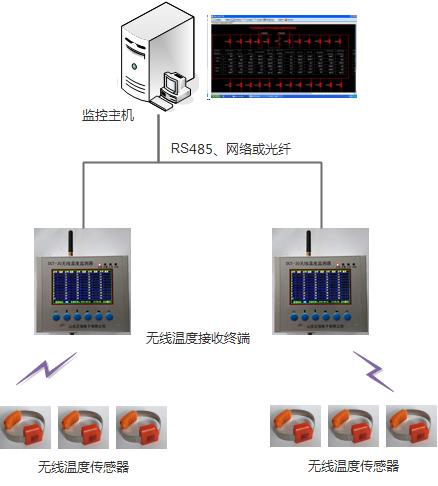

關柜無線測溫系統組成

系統主要由無線溫度傳感器、無線溫度監測器、系統軟件三部分組成。



（1）無線溫度傳感器

無線溫度傳感器具有小巧的體積，與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

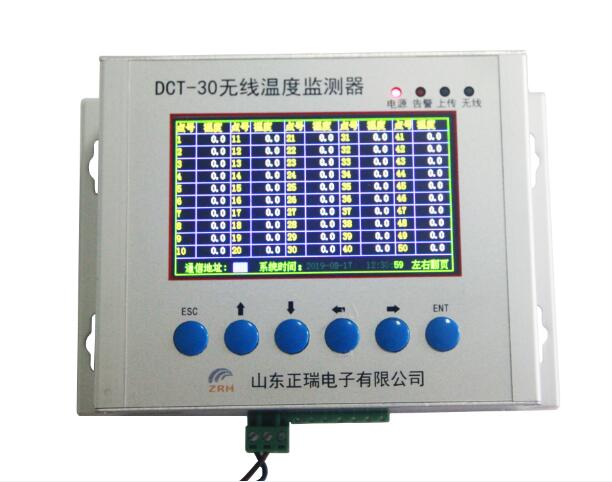

（2）無線溫度監測器

無線測溫監測器用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

（3）系統軟件

山東正瑞ZRMSCADA無線測溫監控軟件界面可根據用戶要求組態各種畫面?？梢圆杉療o線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收報警通知。同時能夠?qū)?shù)據上傳阿里云服務器，通過手機APP查看和報警。

具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。



開關柜無線測溫的優點

（1）實時性：溫度采集時間間隔可以按秒級設定，保證數據的記錄、分析及時準確，為設備檢修、生產調度等提供可靠依據。

（2）安全性：獨立式等電位絕緣安裝，有效避免爬電影響，

（3）準確性：進口高精度數字式溫度傳感器，采用接觸式測溫，測量精準度可達±1℃。

（4）易用性：基于優良的操作平臺，采用模塊化設計，操作簡便。

（5）低成本高效益：可以節省人員，提高工作效率；

     運行中的電氣設備通常工作在高電壓和大電流狀態，設備中存在的某些缺陷會導致設備部件的異常溫度升高。溫度過高可能會引起燃燒、爆炸甚至設備損壞或質量事故。無線測溫可以實時監測開關柜等電氣設備的故障多發點，可以及時有效的控制電氣事故的發生。

開關柜無線測溫系統應用在電氣設備的各種觸點、連接點，如：母線接頭、電纜接頭、室外刀閘開關觸點、變壓器及電動機引線接頭等測點。系統可以顯示整個溫度場的分布，可清晰發現溫度異常點，判定故障隱患。提前采取措施，避免事故的發生。
