泄露電流在線監測

編輯:正瑞電子   發布時間:2018-12-13   閱讀:5248

一、概述

GGD出線電纜的老化,或者用電設備的故障,都有可能造成漏電。

泄露電流的檢測目的是為了鑒別電纜絕緣的品質和發現絕緣的缺陷。導線絕緣受內部和外部的熱作用,形成的漏電電流能引發電氣火災。漏電電流的大小可以反映導線絕緣的電老化和熱老化情況。對線路漏電電流進行實施監視與定期檢測,可以及時判斷線路的漏電情況,排除漏電隱患,防止漏電火災的發生。而及時找出漏電線路進行維修,能夠減少停電損失。

  因此漏電監測對工廠用電非常重要。

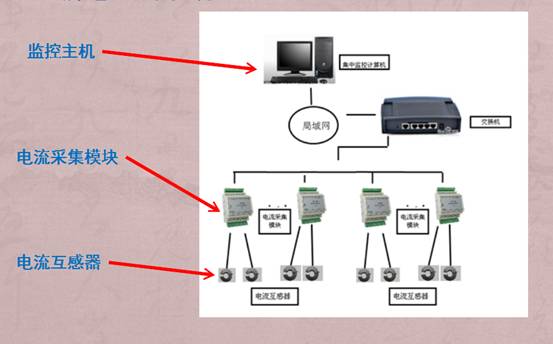

二、漏電監測系統結構圖


三、系統組成

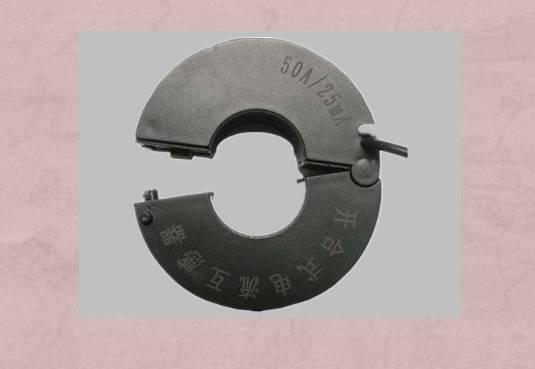

漏電監測電流互感器:

電流互感器采用卡式安裝,無需拆卸電纜。實時監測單回路剩余電流,并可根據設定進行報警; 額定剩余電流動作值和動作延時,可根據需要靈活設置; 系統數字處理模塊直接連接互感器,實現了分布式探測,模塊通過數字化傳輸?shù)奖O(jiān)控電腦主機,信號可靠性高; 監控后臺具有事件存儲功能,能夠記錄報警發生的時間、參數,根據報警記錄可以分析現場的絕緣情況,為消除故障提供依據;

采用現場總線通信技術,上位機管理軟件可以時刻監控現場的運行情況,及時發現報警信息。通過RS485接口,標準MODBUS協議可以與各種標準系統相連。



實物圖

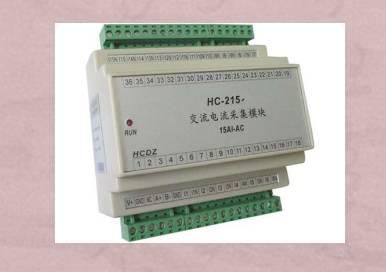

電流采集模塊

采用16位AD采集處理,測量精度高;各電壓測量通道內置微型互感器隔離;通信規約采用標準Modbus-RTU方式,兼容性好,方便編程;寬工作電壓DC10~30V,并具防接反保護功能;采用工業級芯片,內置看門狗,并具有完善的防雷抗干擾措施,穩定可靠;可配置實時數據更新周期,方便應用于各種模擬量測量要求。

實物圖



ZRMSCADA溫度監測系統軟件(界面可根據客戶要求定制)

ZRMSCADA在線監測預警軟件是一個數據采集,實時監測,超限預警平臺,它可以通過各種通信協議采集數據,并通過組態畫面展示,具有多種預警方式。

ZRMSCADA溫度監測系統軟件具有下列功能:

1)   數據通訊

2)   實時溫度巡檢顯示

3)   實時曲線

4)   溫度超上限報警

5)   歷史曲線查詢

6)   網上數據發布

7)   曲線畫面打印

8)   權限管理

軟件截圖

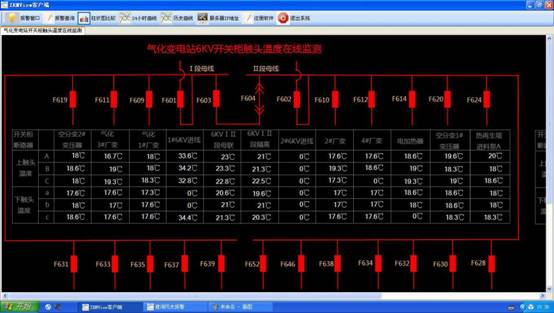

ZRMSCADA工作主界面

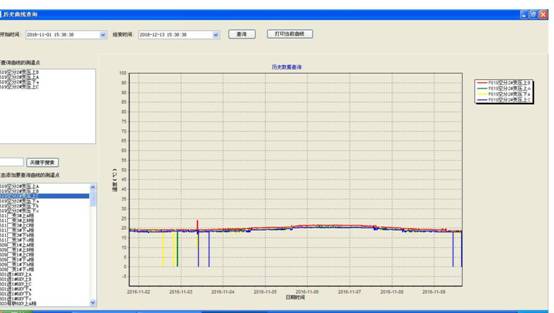

歷史曲線圖

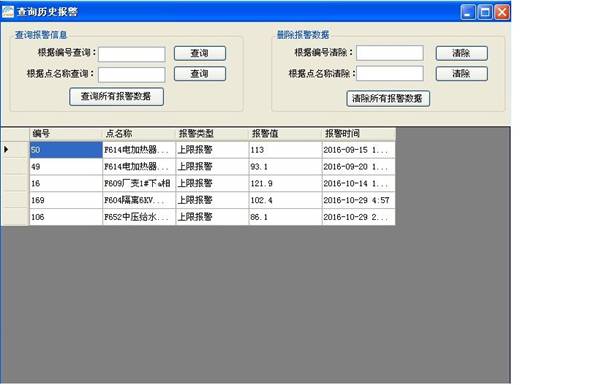

報警查詢
