智能電網浪潮已至——開關柜無源無線測溫監測系統乘大勢而行

2009年5月，國家電網就提出了智能電網規劃，意圖建設具有信息化、自動化、互動化特征的統一的堅強智能電網。規劃分為三個階段，2009-2010年為規劃試點階段，2011-2015年為全面建設階段，2016-2020年為引領提升階段。過去十年我國城鄉電壓合格率、年戶均停電時間均得到明顯改善。

設備方面，以變電站為例，2010年，國網110（66）kV及以上電壓等級建成和在建智能變電站僅不到80座，占變電站總座數的0.3%?！笆濉逼陂g，國網計劃新建7700座智能變電站，并對原有變電站進行智能化改造，智能化改造率達100％。到2030年我國將全面建成智能電網，電網技術、裝備、資源配置能力等均要達到世界一流水平，智能化電網設備即將放量。



1、開關柜無源無線測溫監控系統的重要性：

    目前電力系統正向著大電網、高可靠性、高自動化水平方向迅猛發展，電網運行自動化、智能化的監控水平已成為我國電力系統發展的關鍵問題。高壓配電開關柜是配電系統中的重要設備，承擔著開斷和關合電力線路等重要作用，但在長期運行過程中，開關的觸點、

母線及出線連接等部位因氧化腐蝕或因緊固螺栓松動等原因至使接觸電阻變大，在高負荷運行情況下，連接點發熱并形成惡性循環，且發熱點溫度無法監測，導致連接部位溫度過高甚至燒毀，造成事故停電。

近年來，電力系統已發生多起因設備過熱而發生火災和大面積停電事故。據統計分析，我國每年發生的電力事故，有40%是由高壓電氣設備過熱所致；而在采用高壓開關柜和電力電纜的供電系統中，有70%以上的電纜運行故障是因為連接部位接觸電阻變大、過負荷等引起接頭溫度過高所致。因此，對高壓開關柜連接點的溫度變化進行實時監測及預警是非常必要的。



此套基于物聯網的開關柜無線溫度測溫系統能夠幫助發現電氣設備和線路的熱缺陷，消除隱患，確保電力系統的安全運行，用以解決傳統人工監測無法實時探知電纜溫度的難題，實現由計劃巡檢向狀態檢修的轉變，降低運維成本減少事故損失。



2、開關柜無線測溫產品功能

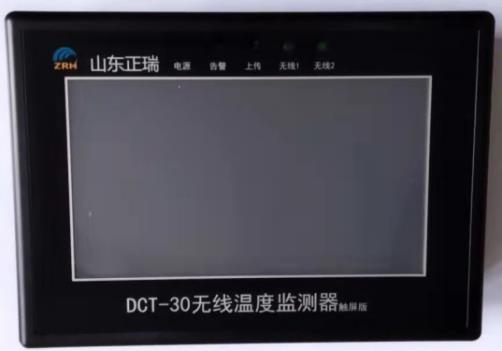

01無線溫度監測器

無線溫度監測器用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠?qū)囟冗M行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

主要功能	功能介紹
接收數據	接收無線溫度傳感器上傳的溫度，信號質量等數據。
顯示數據	彩色顯示接收到的數據。
時鐘顯示	實時時鐘顯示，并作為事件記錄的時間基準，通過NTP對時。
參數設置	可設置但不限于傳感器編號，一級報警，二級報警溫度，數據保持時間，網絡參數，設備地址等；
報警輸出	當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示
溫度報警記錄	記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間，最多可保存200條記錄，當超過200條記錄時，自動覆蓋最早的記錄
歷史數據存儲	可存儲不少于90天溫度數據；
密碼管理	采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能

技術指標：

無線溫度傳感器容量	250個
顯示屏	7寸彩色觸摸顯示屏
溫度顯示分辨率	0.1℃
報警輸出	2個（無源接點）250Vac,0.6A或24Vdc,5A。
通訊接口	RS485，RJ45網口，可NTP對時
通訊規約	ModbusRTU，modbusTCP
報警歷史數據存儲	200條
歷史數據存儲	大于3個月
工作電源	AC220V或DC220V
工作溫度	-20℃~70℃，相對濕度≤95%
無線頻率	2.4GHz/433MHz/470-510MHz可選
無線接收距離：	433M模塊100m，LoRa模塊500米，2.4G模塊50m
安裝方式	嵌入式或掛裝式
防護等級	IP54

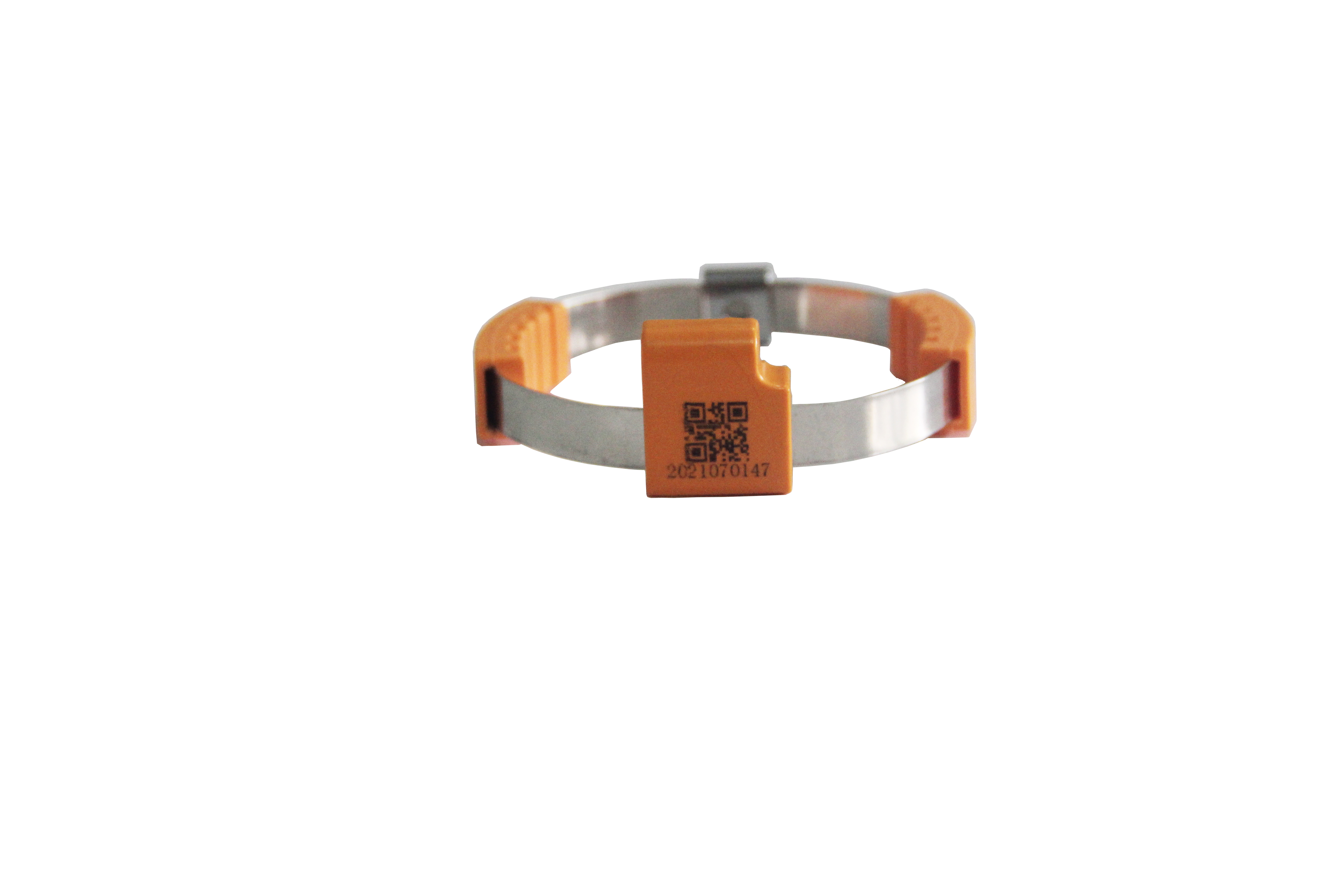

02微型無源無線溫度傳感器

無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。



性能指標

測溫元件：	數字集成溫度傳感器
測溫范圍：	-40℃～+125℃
測溫誤差：	小于0.5 ℃
接口方式：	無線數字通訊接口
發送間隔：	5秒（5秒到5分鐘可設）
供電方式：	電磁感應TA取電，啟動電流＜5A
外形尺寸：	帶絕緣護套35*30*18mm 不帶絕緣護套27*21*9mm



3、系統功能

山東正瑞ZRMSCADA無線測溫監控軟件界面可根據用戶要求組態各種畫面?？梢圆杉療o線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收報警通知。同時能夠?qū)?shù)據上傳阿里云服務器，通過手機APP查看和報警。

具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。

（1）可以查看現場實時數據；

（2）具有超溫，超限等報警功能；

（3）采用C/S結構，可通過安裝客戶端軟件查看數據；

（4）存儲歷史數據，可查看歷史曲線，歷史報警記錄等。

（5）采集各個變電站終端的信息數據；

（6）顯示各電纜中間頭溫度，開關柜觸頭溫度，電容器溫度等；

（7）具有報警功能，探測器報警，溫度超限報警，通信中斷報警等；

溫度歷史曲線查詢；

（8）歷史報警事件查詢；

（9）權限管理，獲得權限可通過客戶端瀏覽數據。

（10）報警聯動，報警時彈出報警畫面，顯示報警位置。

（11）數據上阿里云服務器，通過手機APP查看和報警。



通過開關柜無源無線測溫系統可以協助工作人員及時采取相應的措施，在發生設備隱患的第一時間就能發現并處理隱患。在保證電力系統安全運營的情況下，促進高壓開關柜的可持續運行，提高電力電網輸送電力的效率。為您的設備安全運行保駕護航。
