紅外測溫系統為電廠安全運行“把脈”！

一、概述

   隨著夏季的到來，氣溫攀升，電網用電負荷快速增長，給設備的安全穩定運行帶來了嚴峻“烤”驗。紅外測溫是確保其安全運行的手段之一，通過監測其設備本體、接頭、套管等部分的溫度來發現設備是否有異常情況發生，將處于萌芽狀態的故障及時消除。

二、紅外無線測溫系統

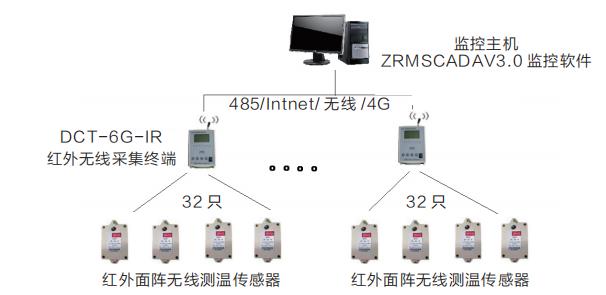

（系統結構圖）



   紅外無線測溫系統是利用物體溫度的紅外特征進行溫度檢測的原理，通過MEMS技術組成紅外測溫面陣列，

獲取到測溫面的紅外信號，轉換為溫度數值，然后通過數字無線發送到接收終端（DCT-6G-IR溫度監測器），通過接收終端的通信接口上傳到監控后臺主機實現遠程監控。

     紅外無線測溫監測適合空間型的電氣設備測溫，比如：開關柜出線倉、變壓器室、電容器室等，取值特點為紅外探頭輻射的整個空間。

三、紅外面陣測溫傳感器

紅外面陣無線測溫傳感器由多個紅外測點組成，利用MEMS技術壓縮成一個紅外探測陣列。通過光學器件將紅外面信號分隔并送到單個測點，紅外視場角度范圍為55°×35°和110°×75°廣角。傳感器探測到紅外線信號后將紅外線信號轉換為各點的溫度值，并自動抓取到高點溫度分區坐標，通過數字無線信號發送到采集終端進行顯示并上傳。為電廠安全運行“把脈”！

技術參數：

測溫范圍：-40℃～+300℃；

測溫誤差：小于±2℃（全量程范圍、中心角度），周圍角度受紅外

線光學強度影響精度將變?nèi)酰?/span>

測溫分辨率：±0.1℃；

接口方式：無線數字通訊接口；

供電方式：鋰亞電池或12V；

發送頻率：433MHZ；

紅外視角：110°或55°可選；

用于接收紅外面陣無線測溫傳感器發射的無線數字紅外溫度信號 , 并將信號轉換成電信號 , 經內部電路處理，

通過顯示屏顯示當前所測溫度。

四、紅外無線溫度監測器

無線溫度監測器用于用于紅外溫度圖像傳感器發射的無線數字信號, 并將數據保存及通過顯示屏展示當前所測溫度圖像。  對于無線測溫感應傳感器，無線溫度監測器通過列表巡檢方式展示；

對于紅外溫度圖像無線傳感器，無線溫度監測器通過不同方式的圖像顯示。例如通過黑白灰度圖像，彩虹碼圖像及偽彩色圖像顯示被測溫度場分布情況，并光標自動標定最高點位置。

無線溫度監測器可通過TCP/IP網絡與監控主機連接，也可通過RS485通訊上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

性能指標：

點數量：32~250個（每個無線信道支持32個無線溫度傳感器 ）；

報警輸出：1個（無源接點）250VAC,0.6A或24VDC,5A；

通訊接口：RS-485總線接口；

通訊規約：Modbus與CDT擴展規約可選；

工作電壓：交流220VAC(無需電源適配器) ；

工作溫度：-40℃～+85℃；

安裝方式：掛式安裝；

  山東正瑞電子有限公司秉承“和諧、創新、一流”的經營理念,專注于紅外無線測溫行業的技術創新和持續發展,為客戶提供一流的紅外熱成像產品和專業的技術解決方案，致力成為紅外熱成像領域的行業典范。
