一、概述

    門禁系統作為一項先進的高科技技術防范和管理手段，已經廣泛應用于科研、工業、博物館、酒店、商廈、醫療監護、銀行、監獄等。而且系統可按用戶要求在現有的基礎上擴充其他子系統：如人事考勤管理、巡更、消費（食堂、餐廳收費）管理和停車管理、電梯管理子系統等，充分發揮非接觸式IC 卡的一卡多用功能。各應用子系統自成管理體系，同時通過網絡互聯，成為一個完整的一卡通管理系統。

    門禁管理系統一般分為獨立型和聯網型，聯網型門禁管理系統通訊方式常見有RS-232、RS485、CAN 和TCP/IP。

二、門禁系統設計原則和主要設計依據規范

    2.1.門禁系統設計原則

    由于安全性和高效率管理的需要，門禁系統的設計應遵循下列原則：

    門禁系統的實用性：指紋門禁系統的功能應符合實際需要。系統的實用性是首先應遵循的原則。同時，系統的前端產品和系統軟件均有良好的可學習性和可操作性。     特別是可操作性（便捷性），使具備電腦初級操作水平的管理人員，通過簡單的培訓就能掌握系統的操作要領，達到能完成值班任務的操作水平。

    門禁系統的穩定性：由于門禁系統是一項不間斷長期工作的系統，所以系統的穩定性顯得尤為重要。

    門禁系統安全性：  門禁系統中的所有設備及配件在性能安全可靠運轉的同時， 還應符合中國或國際有關的安全標準， 并可在非理想環境下有效工作。強大的實時監控功能和聯動報警功能，充分保障使用者環境的安全性。

    門禁系統可擴展性：門禁系統的技術不斷向前發展， 用戶需求也在發生變化， 因此門禁系統的設計與實施應考慮到將來可擴展的實際需要， 亦即： 可靈活增減或更新各個子系統， 滿足不同時期的需要。

    門禁系統易維護性：門禁系統在運行過程中的維護應盡量做到簡單易行。系統的運轉真正做到開電即可工作， 插上就能運行的程度。而且維護過程中無需使用過多專用的維護工具。從計算機的配置到系統的配置，前端設備的配置都充分仔細地考慮了系統可靠性。

    門禁系統先進性：  在保障穩定性 實用性和便捷性的前提下，具備一定的先進性，以保障在今后的數年內不會被淘汰，并且可以滿足門禁使用中的要求和需求。

    門禁系統以人為本："人"是企業管理的主體，系統設計應緊緊圍繞著人們的實際需求，以實用、簡 便、經濟、安全的原則，同時照顧到不同職務層次、不同部門的需要，滿足企業管理這一特定使用功能。

    門禁系統標準化、開放性：標準化、開放性是信息技術發展的必然趨勢，在可能的條件中采用的產品都盡可能是標準化、具良好開放性的，并遵循國際上通行的通信協議。應用軟件盡量采用已商品化的通用軟件，以減少二次開發的工作量和利于日后的使用和維護。

    門禁系統針對性：   企業智能化系統的設置并非千篇一律的，而應根據工程的實際情況，如工程規模、配套設施、市場定位、用戶對象、管理要求、規劃及平面布局等等因素，作出有針對性的設計。

2.2 門禁系統主要設計依據規范

1.《安全防范工程程序與要求》GT/T75-94

2.《高層民用建筑設計防火規范》JGJ/T 16-92

3.《電氣裝置安裝工程施工及驗收規范》G8J32-82。

4.《國際綜合布線標準》ISO/IEC11801

5.《民用建筑電氣設計規范》JGJ/T 16-92

6.《中華人民共和國安全防范行業標準》GA/T74-94

7.《中華人民共和國公共安全行業標準》GA/T70-94

8.《監控系統工程技術規范》GB/50198-94

 三、門禁系統介紹

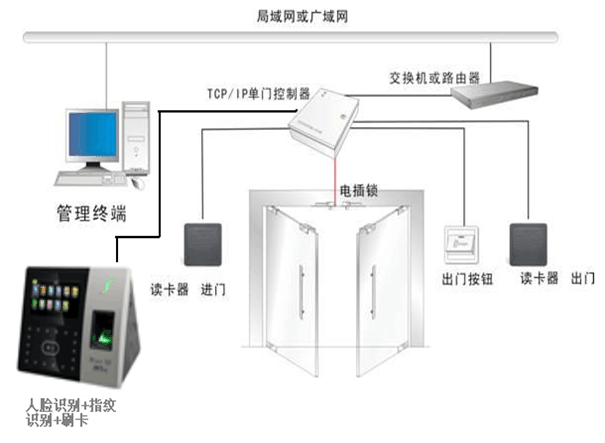

     3.1 門禁系統最小運行單元結構示意圖：

     示意圖解釋說明：

     1.    該示意圖是一個門的控制點的結構示意圖，每個門附近都要留一個AC220V的插座，作為取電口。還要布一條8芯的超五類線（一般的計算機網線）到最近的局域網網絡交換機或HUB作為組網線。門禁系統采用TCP/IP的通訊方式，選用超5類網線為通訊線材，以保障系統的正常通訊。

     2.     對于經常斷電的地方可以配蓄電池，蓄電池的容量決定斷點后使用的時間長短，對于不常斷電的位置不安裝蓄電池。

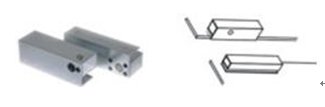

     3.     門磁是檢測門開關狀態的傳感器，如果安裝了門磁，在局域網的管理計算機上可以看到門的開關動作和門的狀態。

     4.   出門按鈕可以直接控制開門。

     5.     進門可使用人臉識別和指紋或刷卡方式，均可通過遠程管理機授權實現進門。

     6.   可實現遠程開門控制。

     3.2  門禁系統組成

     門禁系統主要由以下產品組成:

     人臉識別系統IFACE702、門禁控制器、讀卡器、發卡器、電鎖、專用電源（12V／3A）、出門按鈕（種類可選）、遠程管理主機（安裝門禁管理軟件）

     3.3門禁系統功能介紹及性能特點

     3.3.1 門禁系統功能介紹

     根據小區劃大樓的安全情況特點，門禁控制器之間采用工業現場總線RS-485或者TCP/IP進行通訊，同時保障在管理主機故障或通訊中斷的情況下門禁控制器能維持門禁正常運行。

     對不同的部門人員授予不同的權限功能。通過此功能，便可解決重要地點只有經過授權，人員刷卡后才能出入，未經授權的人員則刷卡無效，不能進出。

     門禁系統的主要功能：

     讀卡器:可外接標準韋根26、34讀卡器及密碼鍵盤讀卡器，支持多種卡片技術，兼容Motorola 、HID、EM、Mifare 1等各種品牌讀卡器來實現進出刷卡開門；

     支持多種方式開門：

     刷卡開門，人臉識別，指紋識別，遠程開門（通過軟件開門，在特殊情況下也可以實現遠程關門）；手動按鈕開門（室內，或免起身放行）；

     節假日：
     可設定一年中的任意96組（不超過365天）為節假日，在該節假日內，刷卡準進入時段、門常開時段、密  碼確認時段、布防時段可設置不同的受限 時段；該受限 時段優先于一般時段；

     支持多種電磁鎖
     常開鎖（電插鎖、磁力鎖、門夾鎖等）；常閉鎖（脈沖鎖、靈性鎖、靜音鎖等）；開鎖繼電器驅動時間：0秒--254秒內允許設定（軟件）

     報警功能：

     強迫開門報警，開門超時報警、手動報警、紅外雙監探測報警等。當報警事件發生時，觸發事件由繼電器輸出，可用來控制警燈、警鈴或聯動相應的控制門動作；

     緊急功能：

     當發生消防報警時，在發出報警信號的同時，可以聯動控制所有的門都處于開啟狀態，便于所有人員快速撤離、逃生；當發生偷盜事件時，在發出報警信號的同時，可以聯動控制相應的門處于緊急關閉狀態，使盜賊插翅難飛，只能束手就擒。

     對于重要區域，可以安裝有閉路電視監控系統。使用感應卡片開門時，可以聯動開啟閉路監控人像拍攝（CCD攝像裝置），實行電子圖像比對，而由保安監控室比對確認后，遠程放行進入。例如：貴重物品、儀器、貴重元器件保存區的進入。

     發生緊急事故時，控制器聯動時能自動將門關閉（可設置），臨時取消開門允許，以保障該區域不被“乘虛而入”“乘火打劫”；例如財務室、貴重物品倉等區域。

     緊急事故時，控制器聯動時能自動將門打開（可設置），實現消防聯動響應功能而放行。

     查詢功能:
     管理部門可根據需要隨時在查詢系統上查詢各區域門禁的詳細記錄，可查詢?nèi)藛T進出門時間等。并可隨時打印出來。各部門也可以根據需要，隨時查詢本部門員工的出 入門狀況。

四、門禁系統軟件介紹

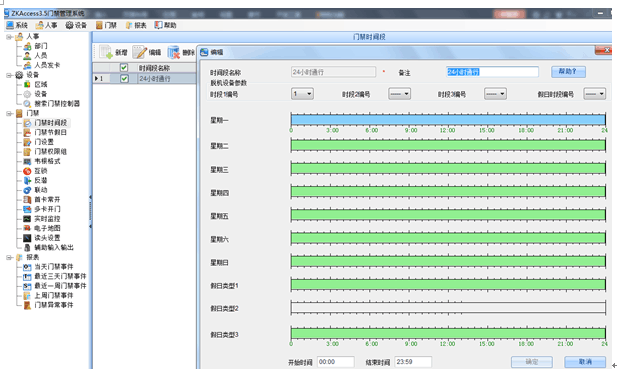

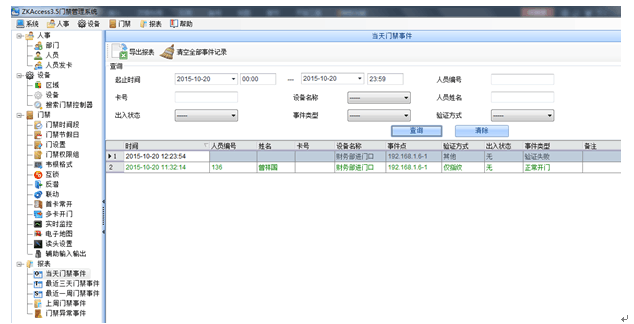

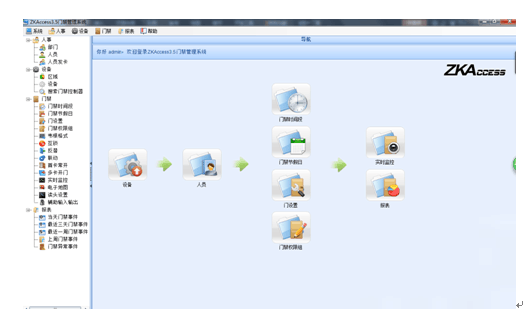

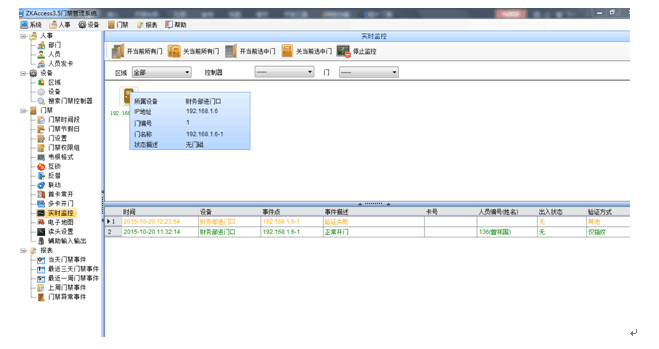

4.1門禁管理軟件ZKAccess3.5

     軟件在設計時就重視在使用時的便捷要求。全中文的操作界面，完善的說明文檔和簡潔的操作界面，操作者在交接管理工作時方便、快捷。

密碼保護進入，避免非授權人員操作和篡改數據。

     兼容 windows2000、XP、Vista 等微軟的操作系統，也可在XP、WIN7上安裝和操作本系統?？梢苑奖愕剡M行軟件升級。

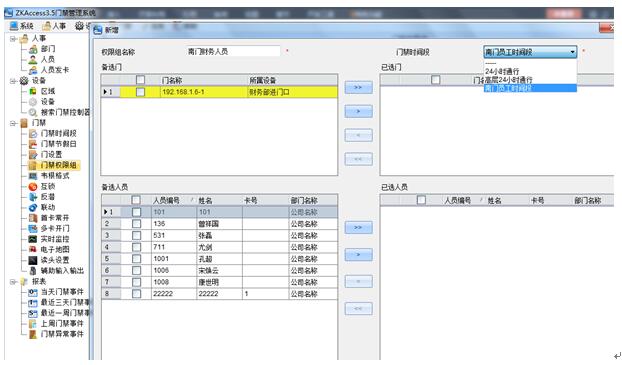

操作員管理權限

報警模式

五、門禁系統主要設備介紹

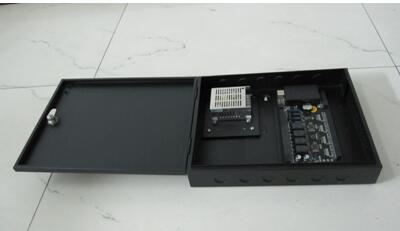

5.1 門禁控制器：

     該控制器可以通過TCP/IP和RS485通訊協議與主機電腦連接，通過它可以將輸入設備、輸出設備和讀卡器連接起來組成一個完整的控制系統。

5.2 門禁讀卡器

     IFACE702人臉識別/指紋/識別讀卡器介紹:

     該產品采用了指紋面部混合識別算法，容量大，識別速度快，集成高分辨率夜視紅外和彩色雙攝像頭功能，適用范圍廣。標配TCP/IP通訊方式，支持跨網段跨網關連接。

     產品特點:

     · 高分辨率紅外和彩色雙攝像頭功能

     · 全彩觸摸屏，操作方便，界面簡潔時尚

     · 符合人體工程學外觀設計

     · 常用6個功能鍵，可用戶自定義

     · 紅外光學系統，對環境適應能力強，夜間仍可識別

     · 標配簡單門禁功能（門磁、出門開關、鎖控、Wiegand輸出 ）

     · 標配TCP/IP通訊方式，支持跨網段跨網關連接

     · webserver管理模式與PC軟件管理模式相結合，更靈活

     · 可外接定時響鈴

     · ID卡驗證與面部識別相結合，解決單個生物識別應用的局限性

 5.3 門禁發卡器

§ 支持Windows98/2000/XP/2003

§ 工作頻率:125 Khz

§ 讀卡類型:Mifare卡

§ 讀卡距離:8-15cm

§ 通信接口:標準計算機USB鍵盤口

§ 物理尺寸:140 X 100 X 30 mm

§ 接線方法：將USB線一端接到計算機的USB口,一端接到讀卡器的通訊口,即可正常工作

§ 數據格式:十位十進制卡號 + 回車或十進制卡號等(注明可根據客戶需求輸出卡號)

5.6 不同形式的門對門禁系統的安裝要求：
     不同形式的門對門禁系統的安裝要求是不一樣的，而且整個系統運作的好壞在很大程度上和安裝有關，所以系統安裝在整個門禁系統中起了很大的作用，根據現有的門的形式，大體可以分為以下幾類：

5.7.電鎖種類及安裝示意

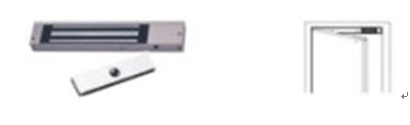

     單門磁力鎖：適用于單開木門及單開玻璃門

斷電常開

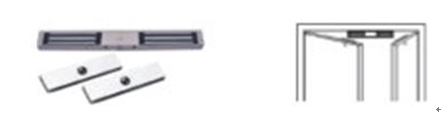

門磁力鎖：適用于雙開木門及雙開玻璃門

斷電常開

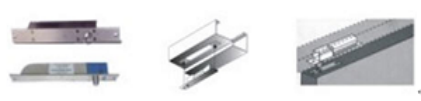

電插鎖：適用于木門及玻璃門

斷電常開

無框玻璃電插鎖：適用于無框玻璃門

斷電常開

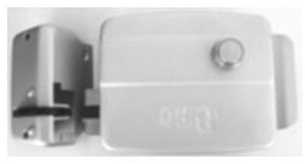

陰極鎖：適用于單開木門

有斷電常開及斷電常閉兩種

儲能鎖：適用于防火門及鐵門

通電開門，帶機械開啟方式

六、門禁系統的安裝

     門禁控制器安裝在樓宇大門上方天花內或者弱電井，電源應安裝在控制器旁，以便維護（特別是蓄電池），管理中心設有一臺電腦作為控制機，即發卡、授權、資料收集、等門禁管理功能使用。

6.1   門禁系統工程布線

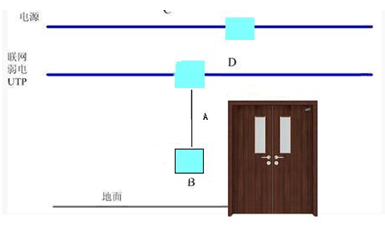

     從通訊交換機出發，布設UTP（8芯雙絞電腦網絡線）到所有需要安裝門禁控制器之位置上方（走金屬管20毫米—消防要求；或塑膠線槽，沿天花吊頂走明線或剔墻走暗裝），在其“上方”留86標準接線盒，再由“接線盒”剔墻而下暗埋線管（20毫米金屬/或塑膠）到門邊，離門邊留25CM到35CM距離，離地面留130CM---140CM，視內裝修整體設計的統一“標高”而定，選好位置留暗裝86暗盒。

D 弱電監控聯網，預留86接線盒

B 預留門外邊墻面的86盒，在盒上按裝進門刷卡器，注意“標高”要與整體一致。如果門外安裝刷卡器，門內安裝門禁主機，則必須門內、外相關位置都預留安裝暗盒，相互之間預留走線管道。

A 預留門內暗盒（86標準），靠門框的距離：25CM--35CM，整體要一致，A、B之間上下錯開
