一、 必要性

     現代社會對電能的依賴性極高，用電密度越大的地區對電的依賴性越高，對供電設備的可靠性提出了越來越高的要求。

變電站內高低壓開關室、設備間等電氣室內的設備安全運行非常重要，環境溫濕度變化對電氣設備的正常運行有至關重要的影響。設備間保持恒定的溫濕度非常重要，傳統的降溫除濕措施是通過人工巡視發現設備間溫濕度超限值，人工開啟空調或風機自動降溫除濕。由于現在的變電站都設在偏遠郊區，巡視工作量很大。所以通過檢測溫濕度環境參數變化自動聯動風機、空調等設備顯得非常重要。

二、 通過溫濕度自動控制風機、空調方案設計：

     現場按廠區大小均勻固定好溫濕度變送器，在變送器中設定報警上限，超過報警值，變送器內繼電器閉合，給聯動控制器信號，聯動控制器收到報警信號，輸出動作信號到空調或風機，使空調或風機自動啟動，溫濕度低于設定值后，繼電器開啟，聯動控制器收到信號，自動控制空調或風機關停。該系統同時也設計了手動控制功能，現場值班人員也可根據自己判斷，手動控制空調或風機啟停。

三、 溫濕度自動控制風機原理

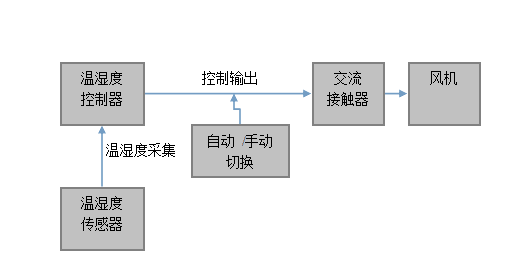

風機原理圖

     溫濕度傳感器監測室內溫濕度，當溫度或濕度超過設置的上限值時，溫濕度控制器控制風機啟動。當溫度和濕度低于下限值時，溫濕度控制器關閉風機。

四、關鍵部件參數介紹：

4.1溫濕度變送器參數：

4.2風機聯動控制器參數：

直流12v供電

帶485通信，Modbus通信協議

4路開關量輸入，2路控制輸出。

2路報警輸出。

4.3交流接觸器：

      適用于交流50Hz或60Hz，電壓至690V、電流至95安的電路中，供遠距離接通與分斷電路及頻繁起動、控制交流電動機，接觸器還可加裝積木式輔助觸頭組、空氣延時頭、機械聯鎖機構等附件，組成延時接觸器、可逆接觸器、星三角起動器，并且可以和熱繼電器直接插接安裝組成電起動器。

五、溫濕度自動控制風機意義

     根據現場溫度和濕度自動控制風機，無需人員檢測現場溫濕度，也可手動開關風機，使設備環境溫度保持在一個適宜范圍內，節省了人力，減少了安全風險，能夠提高無人值守或少人值守的變電站的安全水平。

六、 材料配置
