溫濕度傳感器

編輯:正瑞電子   發布時間:2019-01-25   閱讀:4965

一.溫濕度傳感器概述

ZR-THS-EXX精密型溫濕度傳感器是采用半導體敏感器件設計方案,用于測量室內環境的溫度、濕度的一體化智能監控模塊。產品不僅具有顯示直觀、精度高、成本低、外形美觀、安裝方便等特點,而且具有自恢復自校準功能,因此,產品測量精度高、穩定性好。本公司提供有RS485接口、干節點輸出接口、4-20mA模擬輸出等多種型號產品,為用戶提溫濕度監控解決方案,已經應用于通訊機房、IDC數據機房、空調室、實驗室、圖書館、辦公室等室內場所的溫濕度測量。

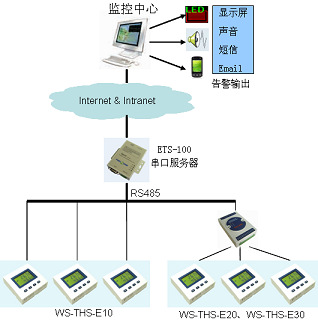

二、系統結構圖


在遠程監控系統應用中,ZR-THS-EXX系列溫濕度傳感器有兩種應用方式,對ZR-THS-E10溫濕度傳感器直接通過RS485接口接入到監控系統中;對ZR-THS-E20、ZR-THS-E30溫濕度傳感器需通過采集模塊進行數據采集后接入到監控系統中。

三、產品實物圖


尺寸:80*80*30mm

四、主要功能

      (1) 具有自恢復自校正功能,精度高。

      (2) 大屏幕高亮度LCD顯示,觀察直觀、操作簡便。

      (3) 具有溫度單位選擇:攝氏度(℃)、華氏度(℉)可設置。

      (4) 具有溫度、濕度誤差校正設置,方便進行定期校驗。

      (5) 具有RS485接口,采用標準MODBUS協議,便于遠程監控系統集成。(ZR-THS-E10)。

      (6) 具有溫度、濕度測量范圍設置,提供4~20mA信號輸出,用于傳統數據采集應用。(ZR-THS-E20)

      (7) 具有溫度、濕度告警范圍設置,提供干接點告警信號輸出,實現本地告警功能。(ZR-THS-E30)

      (8) 外接端口具有抗電磁干擾設計,穩定可靠。

      (9) 電源輸入具有防反功能,電源輸入正負反接不損壞設備。

      (10)模塊化結構,安裝、維護方便。

五、溫濕度傳感器產品型號及主要技術參數

型號

ZR-THS-E10

ZR-THS-E20

ZR-THS-E30

輸出方式

RS485接口

4~20mA輸出

光繼電器輸出

MODBUS-RTU協議

負載能力:

12V電源:100Ω

24V電源:250Ω

觸點電壓:<40V

觸點電流:<100mA

輸出電阻:<50Ω

輸入電源范圍

額定:12VDC

范圍:6V~15VDC

額定:12V/24VDC

范圍:12V~24VDC

額定:12VDC

范圍:6V~15VDC

功耗

電流<20mA

電流<50mA

電流<20mA

溫度測量范圍

-20℃~80℃

-20℃~80℃,可設定

-20℃~80℃

濕度測量范圍

0~100%RH

0~100%RH,可設定

0~100%RH

溫度測量精度

誤差:<±0.3℃,在25℃時測試。

濕度測量精度

誤差:<±3%RH, 在25℃時測試。

EMC指標

EFT:差模±2KV。

ESD:接觸放電±6KV  ,空氣放電±8KV。

外形尺寸

80*80*30mm

重量

250g

結構材料

ABS塑料
