一、系統概述

隨著工廠400V用電負荷的增加，GGD柜的母線分支及電纜出線接頭易出現發熱情況。若未及時發現，則可能形成安全隱患；而增加巡檢密度的同時，加重了電氣人員的巡檢工作量，給生產成本帶來負擔。

 通過自動化溫度巡檢，減輕巡檢工作量，節約成本，并通過監控中心迅速掌握開關設備運行情況，對異常狀態進行及時處理，避免斷電情況的發生，對安全生產提供保障。

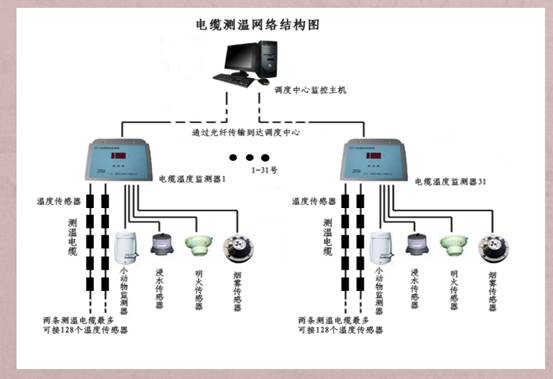

二、系統結構圖

三、系統組成

    GGD柜無線測溫系統有溫度傳感器、溫度監測器、監測軟件等部分組成。

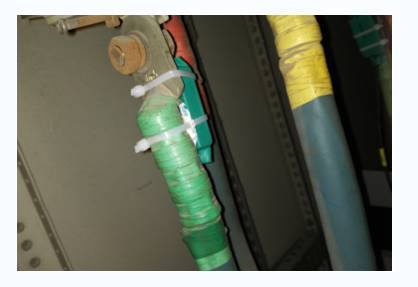

(1)溫度傳感器

采集每個測溫點的溫度，將每個測溫點的溫度匯總到一條測溫傳感電纜總線，傳輸?shù)綔囟缺O(jiān)測器。

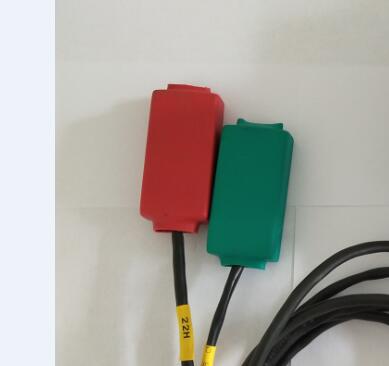

實物圖:

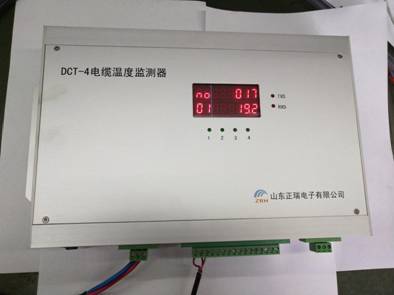

(2)溫度監測器

接收溫度傳感器采集的溫度數據，通過通訊器件上傳到監測平臺。

實物圖:

(3)ZRMSCADA3.0溫度監測系統軟件（界面可根據客戶要求定制）

ZRMSCADA3.0在線監測預警軟件是一個數據采集，實時監測，超限預警平臺，它可以通過各種通信協議采集數據，并通過組態畫面展示，具有多種預警方式。

ZRMSCADA3.0溫度監測系統軟件具有下列功能：

1)   數據通訊

2)   實時溫度巡檢顯示

3)   實時曲線

4)   溫度超上限報警

5)   歷史曲線查詢

6)   網上數據發布

7)   曲線畫面打印

8)   權限管理

軟件截圖:

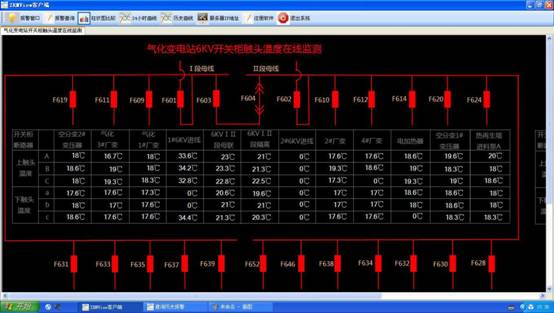

ZRMSCADA工作主界面

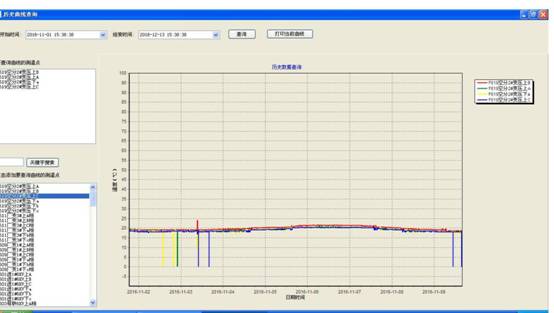

歷史曲線圖

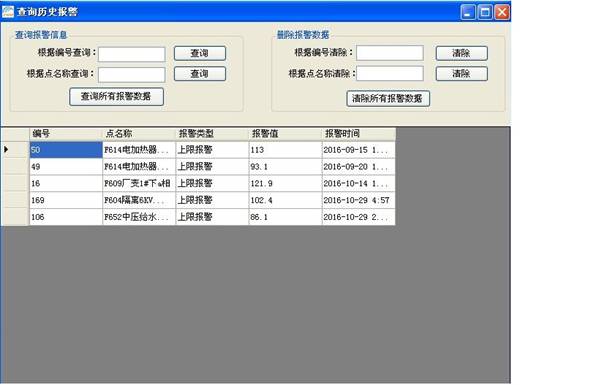

報警查詢

四、現場安裝圖

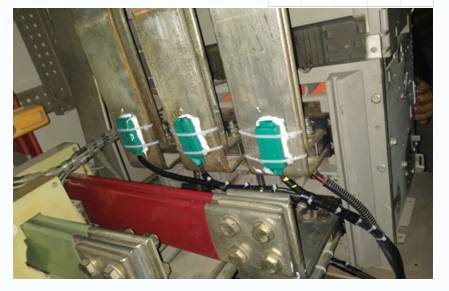

母線分支測溫

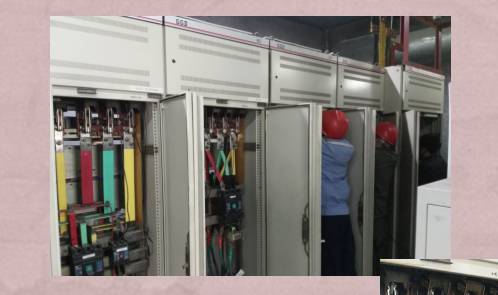

進線柜及母線測溫

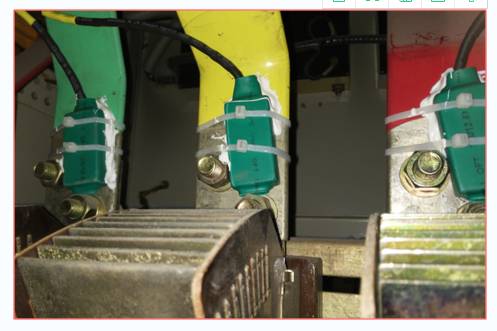

出現接頭測溫
