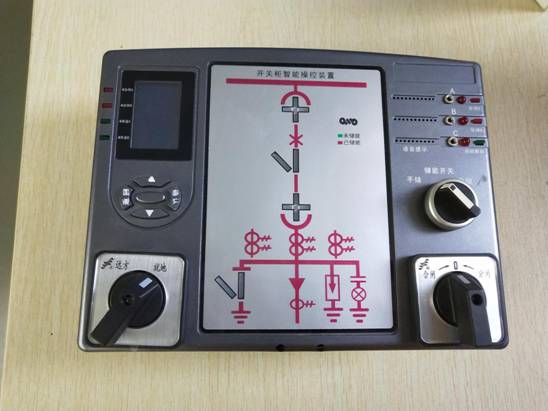

ZRDCT102 開關柜智能測溫操控裝置

編輯:正瑞電子   發布時間:2018-12-12   閱讀:3875

一、開關柜智能測溫操控裝置產品概述

ZRDCT102 開關柜智能測溫操控裝置,產品功能強大,使用于3-35KV 戶內開關柜,中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數值顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應帶電提示及柜內照明、以及無線測溫功能、語音防誤提示等功能,可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口,通訊協議為MODBUS通訊協議或其它指定通訊協議(選配)、能夠使開關柜進一步,智能化,網絡化,數字化。方便廣大用戶使用與操作。

二、開關柜智能測溫操控裝置產品尺寸圖




外形尺寸: 60×26×13(mm)





三、開關柜智能測溫操控裝置性能指標

  工作溫度:-20℃~+65℃

工作濕度:≤95%RH

介質強度:≥AC2000V

絕緣性能:≥100MΩ

抗電磁干擾性能:符合IEC255-22的標準規定

工作電源:AC85~265V/DC110~300V

動態閃爍頻率:1次/秒

濕度測量范圍:20%~99%RH

溫度測量范圍:-20℃~+80℃

濕度測量精度:±3.0%RH

無線無源傳感器觸點測溫范圍:-30℃~+125℃(-40℃~+200℃可定制)

溫度測量精度: ±1℃

響應時間:≤2s

人體接近感應時間:≤3秒

人體接近語音提示時間:0~29秒

開關量輸入端子和LED數碼顯示關聯關系:動態配置

通訊方式:RS485通訊接口

通訊波特率:1200bps、2400bps、4800bps、9600bps可設置。

數據格式:8個數據位 1個停止位 無奇偶校驗

發射模塊與接受模塊間空曠距離:1、<30米;    2、<200米。

四、開關柜智能測溫操控裝置功能

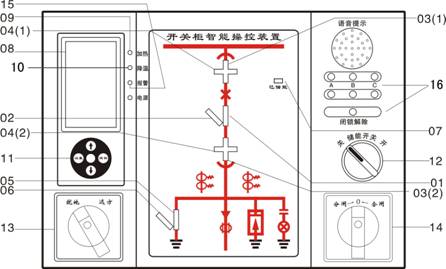

01斷路器分指示                    09 加熱指示

02斷路器分指示                           10 降溫指示

03(1)、03(2)工作位置指示                  11 操作鍵盤

04(1)、04(2)試驗位置指示                  12 儲能旋鈕

05 接地開關合指示                         13 遠方/就地轉換開關

06 接地開關分指示                         14分/合閘轉換開關

07 儲能指示                             15 報警指示

08 液晶顯示界面                          16 帶電顯示及閉鎖

(一)中心監控服務器功能

1、 數據采集存儲

2、 實時溫度顯示

3、 溫度超上限報警

4、 歷史溫度查詢

5、 歷史事件查詢

6、 網上數據發布

權限管理

(二)無線測溫功能

      ZRDCT102 開關柜智能操控裝置可以同時測量3~9點溫度測試點,當測量溫度大于設定跳閘和告警值時,本裝置輸出跳閘或告警信號。

觸點測溫單元結構

      無線測溫在線檢測裝置由開關柜智能操控裝置、測溫發射模塊、測溫采集接收模塊(已組裝在操控裝置里)及外置天線。

 無源無線測溫傳感器特性:

      1)能量來源:傳感器利用一次回路電流取電,能量供給遠遠不斷,溫度采樣速率隨意設定。

      2)超低功耗設計:主芯片采用美國TI公司,功耗低,低可至0.03mw,區別于傳統的感應供電,不存在發熱現象。

      3)  取能范圍:支持一次通過2~10000A電流情況下傳感器穩定供電,完全滿足現有市場的開關柜負荷要求(現有市場的開關柜設計負荷高可至6000A),基本無盲區。

      4)  外觀設計:超精小化設計,適合所有的開關柜及電纜接頭等多種部位的溫度監測,無需根據不同測溫位置,不同開關負荷選用不同規格尺寸,技術參數的傳感器,大大節省了供貨難度和供貨時間,同時現場安裝更方面快捷,大大縮短了現場安裝時間。

無線溫度傳感器尺寸及參數

無線測溫安裝圖如下:


①、3路無線測溫發射模塊:顏色為(黃、綠、紅),標號為(A1、B1、C1)。


(3點測溫示意圖)

②、6路無線測溫發射模塊:顏色為(黃、綠、紅),進線室為(A1、b1、C1),出線室為(A2、b2、C2)。


(6點測溫示意圖)

③、9路無線測溫發射模塊:顏色為(黃、綠、紅),分別標識為(A1、b1、C1);(A2、b2、C2);(A3、b3、C3)。


(9點測溫示意圖)

(三)通訊功能

RS485接口,通信波特率高達9600bps,可用于讀取裝置數據和設置定值。

(四)溫濕度傳感器斷線報警功能

當A路溫濕度傳感器沒有接觸好時溫度就會顯示- - -、濕度就會顯示- - -;

當B路溫濕度傳感器沒有接觸好時溫度就會顯示- - -、濕度就會顯示- - -。

五、開關柜智能測溫操控裝置測溫元件特性

     采用耐高溫、高精度熱敏電阻,測溫范圍寬至-40℃~+200℃,精度 ±1% 。

     測溫范圍:-40℃~+200℃

     供電電源:CT感應取電 (支持一次通過2~10000A電流情況下傳感器穩定供電)

     使用壽命:10年以上 (進口軍規元器件)

     頻率范圍: 433MHz-434.79MHz (免申請)

     機殼材質:進口耐高溫阻燃材料

     傳感器測溫誤差:>0.1℃

     傳感器測溫分辨率:±0.1℃

     采樣速率:2s~600s。(設定方法詳見隨機附帶說明書)

     外形尺寸: 60×26×13(mm)

     一次回路電流:3A-10000A

六、開關柜智能測溫操控裝置安裝

測溫發射模塊,分別安裝在開關柜進線室和出線室的母排上,安裝方式為捆綁式安裝。

    ①.把表帶狀的測溫模塊放在被測物體上。

    ②.把表帶狀的測溫模塊的一端穿過另一端。

    ③.直到表帶狀的測溫模塊緊緊地套在被測物體上。

    ④.把延長部分的表帶剪掉。

   .安裝時柜體要停電。
